Для задач с классом модели "3D импорт" импортированные через STEP-файл геометрические объекты при необходимости могут быть дополнены окружающей областью.

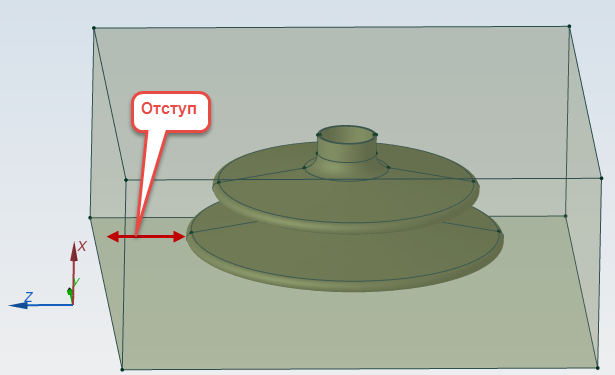

Окружающая область представляет собой прямоугольный параллелепипед, ориентированный по осям координат. Размеры окружающей области выбираются автоматически так, чтобы она полностью охватывала все прочие геометрические объекты с заданным отступом. Величина отступа граней окружающей области от крайних точек модели задается пользователем в процентах от максимального габаритного размера модели.
Для управления окружающей областью служит секция "Окружающая область" в окне свойств геометрической модели. Окружающую область можно включить и выключить, а также задать необходимый отступ в процентах от габарита модели. По умолчанию выбирается значение отступа 50%.
Будучи включенной, окружающая область обладает всеми свойствами геометрического объекта. Ее внутренней полости необходимо присвоить метку, например "воздух". Ее граням и ребрам также может быть присвоены метки для последующего назначения граничных условий. Поскольку окружающая область заслоняет прочие объекты модели, ее целесообразно сделать прозрачной (как на рисунке выше), либо невидимой при помощи контекстного меню.
