Новые возможности версии 5.3

Дата выхода: 25 января 2006
Обновление: 6 апреля 2006

• Совместное решение уравнений поля и электрической цепи

  Важнейшей особенность ELCUT 5.3 является способность совместного моделирования поля с присоединенной электрической цепью. Массивные проводники, расположенные в магнитном поле, могут быть произвольным образом соединены с элементами электрической цепи. Схема электрической цепи может содержать резисторы. конденсаторы, катушки индуктивности, источники тока или напряжения. Также в цепи в качестве дискретных элементов представлены массивные (проводящие) блоки ELCUT.
  Уравнения переменного магнитного поля и присоединенной цепи решаются совместно, и результаты могут быть представлены как в интегральной (цепь), так и в дифференциальной (картина поля) формах.

  Редактор схемы электрической цепи

  Результат расчета

• Усовершенствование редактора геометрической модели
  Набор инструментов для работы с геометрической моделью расширен операциями Копировать/Вырезать/Вставить с использованием буфера обмена Windows, а также возможностью копировать и перемещать объекты, буксируя их мышью. Все эти операции работают как в пределах одной модели, так и между различными моделями.

• Калькулятор матрицы частичных емкостей
  В задачах расчета электростатического поля с несколькими электродами часто возникает необходимость определить собственные и взаимные частичные емкости отдельных проводников, чтобы использовать их в качестве параметров электрической схемы замещения. Для этого предлагается надстройка калькулятор частичных емкостей.




  Она автоматически создает список поверхностных и линейных электродов. С помощью графического интерфейса любой проводник можно заземлить или исключить из расчета. Затем автоматически создается и решается набор задач электростатики. Результатом расчета является матрица собственных и взаимных частичных емкостей, значения которых можно использовать в качестве параметров схемы замещения.
• Экспорт сетки конечных элементов и поля в MATLAB и другие программы

  Недавно представленная возможность экспорта поля и сетки при просмотре результатов решения (пакет обновлений 3 для ELCUT 5.2) для совместимости с известным пакетом Garfield, теперь дополнена возможностью экспорта сетки из редактора геометрической модели. Экспортированный файл имеет простой формат и может быть использован различными программами. В частности, имеется возможность загрузить сетку и решение в популярный пакет MATLAB.

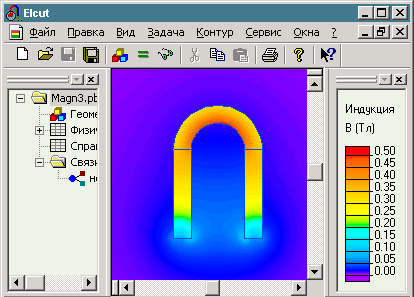

  Картина поля в ELCUT

  Картина поля, импортированная в MATLAB
