В задачах с классом модели "3D импорт" трехмерная модель импортируется из файла формата STEP (ISO 10303 - the Standard for the Exchange of Product Model Data), созданного подходящей CAD-программой. При импорте геометрической информации в ELCUT имеются некоторые ограничения. Так, импортированная геометрическая модель может содержать только одно тело. Если файл STEP описывает несколько тел, импортировано будет только первое встреченное тело.

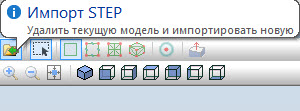

Работа над трехмерной моделью начинается с создания задачи ELCUT c классом геометрии "3D импорт". Как обычно, при создании задачи выбирается имя файла геометрической модели, которое для данного класса задач будет иметь расширение .m3d. Двойной щелчок по имени файла модели в дереве задачи открывает окно редактора модели в его трехмерном виде. Далее следует щелкнуть кнопку "Импорт STEP" на панели инструментов трехмерного редактора модели, выбрать нужный файл (обычно с расширением .step или .stp) и нажать кнопку "Открыть".
Если перед импортом в модели уже имелись геометрические объекты, они будут удалены перед импортом файла.
Как правило, STEP файл содержит информацию о единицах измерения длины, использованной для хранящейся в нем геометрической информации. Если это так, то при импорте единицы длины будут учтены, иначе ELCUT будет интерпретировать геометрическую информацию как заданную в текущих единицах длины модели.
