Средства отображения картины поля

Отображение картины поля — термин, описывающий различные способы представления результатов расчета поля. Разные программы МКЭ предлагают разные варианты отображения. ELCUT обладает очень мощными средствами отображения картины поля для всех типов анализа.

Для электромагнитного анализа ELCUT предлагает отображение в виде эквипотенциальных линий, цветовой карты напряженности поля и векторной карты на регулярной сетке.

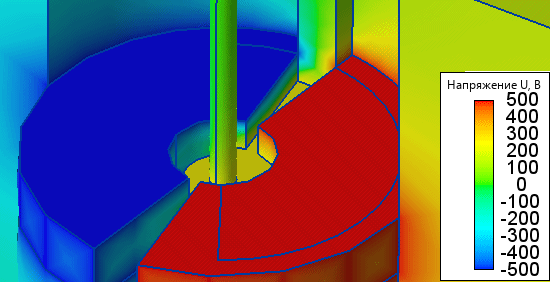

Рис. Картина электрического поля в ELCUT

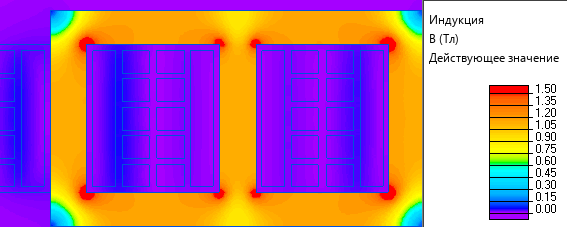

Рис. Картина магнитного поля в ELCUT

Отображение температурного поля может быть очень полезным при тепловом анализе. ELCUT предоставляет возможности для отображения распределения температуры, векторов теплового потока и других характеристик теплового поля.

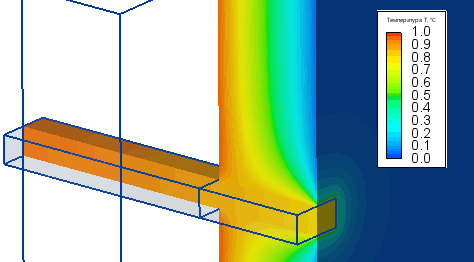

Рис. Картина температурного поля в ELCUT

Подробнее об отображении картины поля для электрического анализа в ELCUT см.:
Картина электрического поля в ELCUT

Подробнее об отображении картины поля для магнитного анализа в ELCUT см.:
картина магнитного поля в ELCUT.

Отображение температурного поля подробнее рассмотрено здесь:
картина температурного поля в ELCUT.

^*Мы не гарантируем полноту и точность объяснений, и не советуем их использовать, как справочник. Это неформальные описания, предназначающиеся в помощь студентам и новичкам. Специалистам их читать не рекомендуется! Но мы будем искренне благодарны советам специалистов по улучшению и расширению нашего словарика.
