Картина магнитного поля

Отображение картины магнитного поля обычно включает построение линий поля, цветовые карты магнитной индукции или напряженности, а также векторные отображения в узлах регулярной сетки. ELCUT поддерживает все эти режимы отображения в постпроцессоре магнитного анализа.

Линии равного значения векторного магнитного потенциала наглядно показывают распределение магнитного поля: там, где линии гуще, напряженность поля выше. Отображение магнитного поля эквипотенциальными линиями в ELCUT можно настраивать, задавая интервал между линиями и потенциал базовой линии.

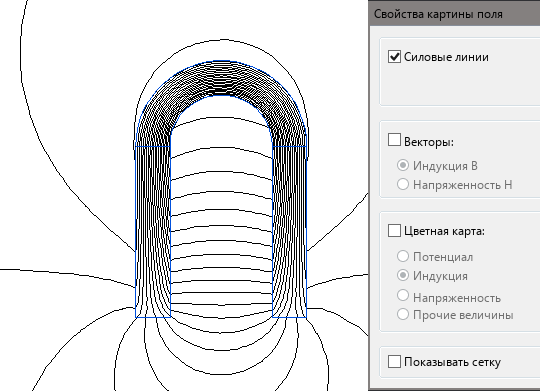

Рис. Эквипотенциальные линии магнитного поля в ELCUT

Другой способ представления магнитного поля в ELCUT — цветовая карта. Отображаемая величина выбирается из магнитной индукции, напряженности магнитного поля, магнитной проницаемости или плотности энергии. Настройки отображения — число цветовых градаций и максимальный и минимальный уровни отображаемой величины.

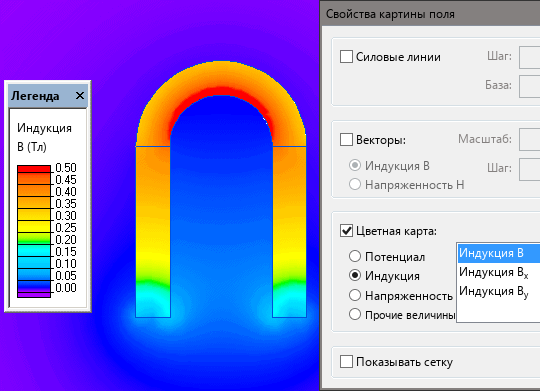

Рис. Цветовая карта магнитного поля в ELCUT

Альтернативный способ отображения магнитного поля в ELCUT — показ векторов в узлах прямоугольной сетки. Отображаемые параметры — индукция и напряженность поля. Масштаб и размер ячейки сетки векторной карты можно настраивать.

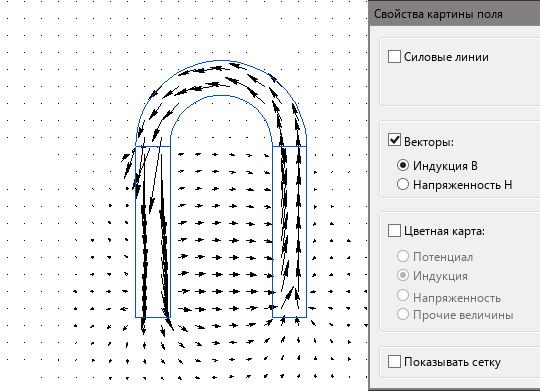

Рис. Векторная картина магнитного поля в ELCUT

См. также: средства отображения картины поля
