Картина электрического поля

Отображение картины электрического поля обычно включает построение эквипотенциальных линий и цветовую карту распределения напряженности электрического поля. Программа ELCUT предоставляет все эти возможности и даже больше.

Построение эквипотенциальных линий электрического поля в ELCUT можно настраивать, задавая интервал между линиями поля и потенциал базовой линии.

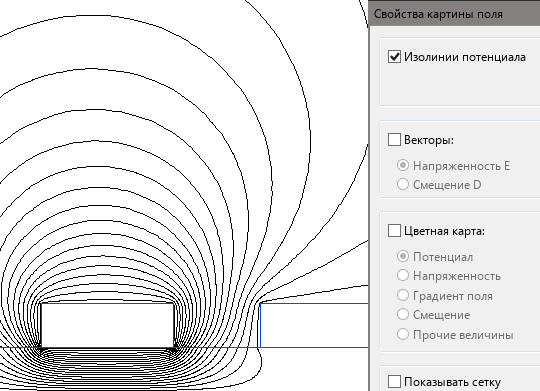

эквипотенциальные линии в ELCUT


Рис. Эквипотенциальные линии электрического поля в ELCUT

Отображение электрического поля в виде цветовой карты в ELCUT можно настраивать по числу цветовых градаций и максимальному и минимальному значению отображаемой величины.

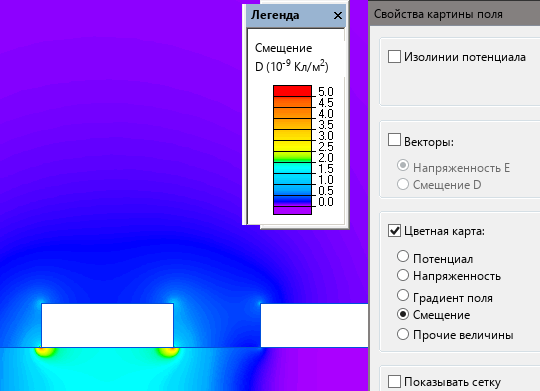

цветовая карта распределения электрического смещения в ELCUT


Рис. Цветовая карта распределения электрического смещения в ELCUT

Другие способы отображения электрического поля в ELCUT включают показ векторов напряженности и электрического смещения на регулярной сетке с настраиваемым масштабом и размером ячейки.

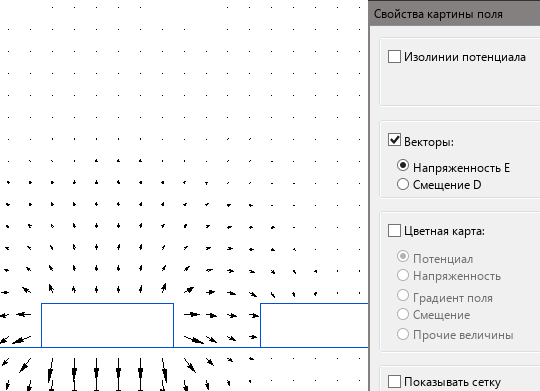

векторная картина поля в ELCUT


Рис. Векторная картина поля в ELCUT

См. также: средства отображения картины поля
