Картина температурного поля

Традиционные способы отображения температурного поля — построение изотерм и цветовая карта температурного поля. ELCUT поддерживает оба этих варианта, а также может показывать векторы в узлах прямоугольной сетки.

Отображение температурного поля изотермами в ELCUT можно настраивать, задавая интервал между изотермами и температуру базовой линии.

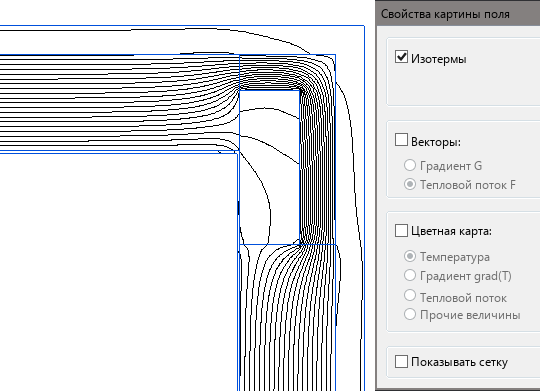

Рис. Отображение температурного поля изотермами в ELCUT

Цветовая карта температурного поля в ELCUT показывает картину, где цвет соответствует температуре. Таким же образом можно отображать и другие тепловые параметры — градиенты температуры, тепловые потоки и теплопроводность. Настройки отображения — число цветовых градаций и максимальное и минимальное значения выбранной величины.

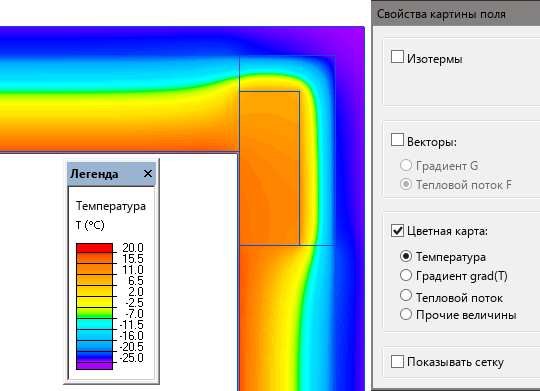

Рис. Цветовая карта температурного поля в ELCUT

Векторное представление удобно для отображения градиентов температуры или тепловых потоков. Векторы строятся в узлах прямоугольной сетки с заданным масштабом и размером ячейки.

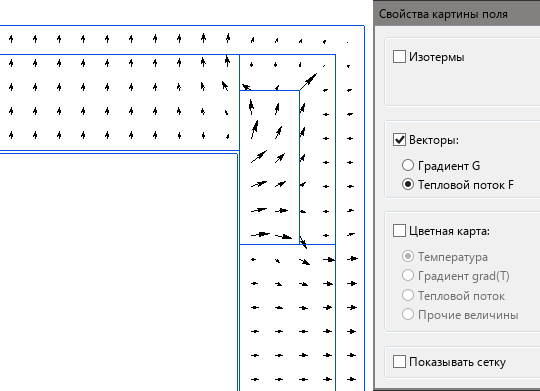

Рис. Векторная картина теплового поля в ELCUT

См. также: средства отображения картины поля
