Практические аспекты моделирования кабеля при помощи ELCUT

кабель, емкость, импеданс, сопротивление, джоулево тепло

Вебинар о расчётах при проектировании кабеля иллюстрирует, как применяются различные виды анализа в этой отрасли. Рассматривается модель: высоковольтный кабель из сшитого полиэтилена. Анализируются такие характеристики как: емкость, индуктивность, тепловой режим работы, механические напряжения.

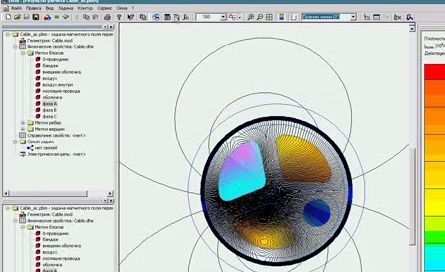

Для иллюстрации поверхностного эффекта приводится картина распределения плотности токов и температуры в кабеле при 50 Гц и при 400 Гц.

вихревой ток в кабеле

  • Смотреть на YouTube:
    Эпизод 1. Обзор задач. Расчёт ёмкости, индуктивности, теплового режима и напряжения кабеля.
    Эпизод 2. Расчёт ёмкости в задаче электростатики. Мастер матрицы индуктивности. Распределение напряжённости поля. Просмотр результатов.
    Эпизод 3. Магнитные задачи. Расчёт индуктивности. Учёт потоков рассеяния. Вычисление потокосцепления.
    Эпизод 4. Задание проводимости. Учёт вихревых токов.
    Эпизод 5. Теплопередача. Задание свойств.
    Эпизод 6. Механические напряжения при нагреве. Связь задач: магнитная, тепловая, механическая – и передача результатов одной в качестве свойств в другую задачу.
    Эпизод 7. Расчёт токов утечки. Задача электрического поля переменных токов в диэлектриках.
  • Используемые примеры: кабель
