Анализ электрической цепи

Если решается полевая задача с присоединенной электрической цепью, то для просмотра и анализа доступны данные о токах и напряжениях во всех элементах.

Чтобы открыть окно просмотра результатов расчета электрической цепи, воспользуйтесь командой Электрическая цепь в меню Вид картины поля, или кнопкой на панели инструментов.

В результате появится окно, разделенное на две части. Правая панель содержит схему электрической цепи, а вертикальная панель слева - список элементов цепи.

В окне результатов расчета электрической цепи Вы можете:

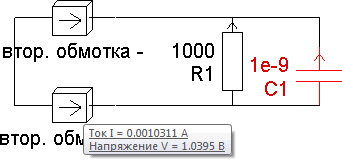

• Увидеть действующие значения тока через элемент и падение напряжения на нем, подведя курсор к нужному элементу:

• Выделить один элемент (щелчком левой кнопки мыши), или группу элементов (щелчком мыши, удерживая нажатой клавишу CTRL).
• Копировать схему электрической цепи в буфер обмена (команда Копировать картинку в меню Правка или в контекстном меню).
• Открыть новое окно со схемой цепи командой Новое окно в меню Окна.
• Включить / выключить левую панель со списком элементов цепи, используя команду Элементы цепи в меню Вид.

Более полную информацию о значениях тока в каждом элементе цепи и падении напряжения на нем можно получить в панели списка элементов цепи.

Если решаемая задача имеет нестационарный тип, то кроме схемы электрической цепи окно может содержать до трех дополнительных видов:

• График зависимости токов в выделенных элементах цепи от времени;
• График зависимости напряжения выделенных элементах цепи от времени;
• Таблица токов и напряжений во всех элементах электрической цепи.

Каждый из дополнительных видов (кроме схемы цепи) может быть включен или выключен. Виды можно располагать в окне горизонтально, вертикально или таблицей. Подробнее об этом см. графики тока и напряжения.
