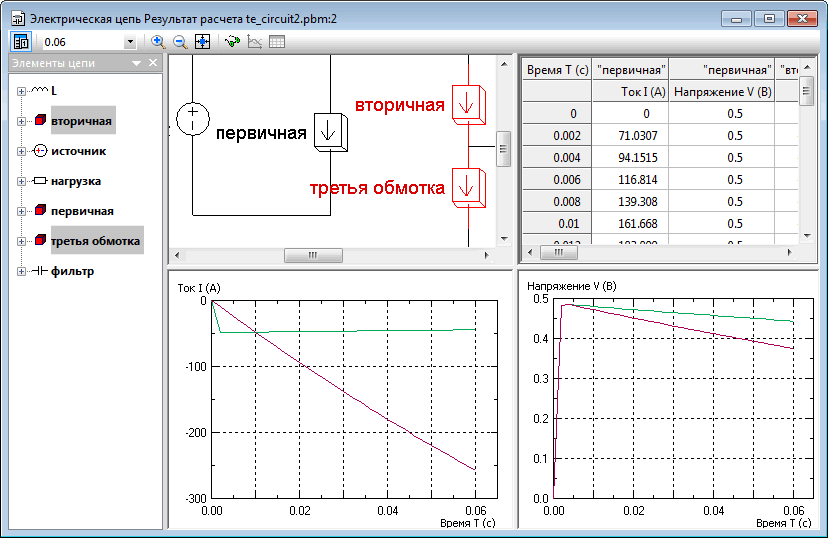

Если нестационарная магнитная задача решается совместно с присоединенной электрической цепью, то окно результатов расчета цепи содержит до четырех разделов:
Схема цепи присутствует всегда. Остальные разделы можно включать и выключать по необходимости при помощи меню Вид. Границы разделов можно двигать. Если высоты или ширины окна недостаточно для размещения всех разделов, один или оба графика могут быть свернуты. Этот факт визуально заметен по двойной горизонтальной рамке, разделяющей разделы.
Соответствие между элементами и описывающими их кривыми можно установить по цвету кривой и цвету соответствующих ему строк в списке элементов. Изменение состава выделенных элементов (в списке в левом столбце либо на рисунке схемы цепи) приводит к обновлению графиков.
Увеличить или уменьшить масштаб изображения на графике можно при помощи кнопок
на панели инструментов.
Изображение на каждом из графиков можно скопировать, распечатать на принтере или сохранить в файле. Для этого используйте команды в контекстном меню графика (правая кнопка мыши).
