Индуктивность многовитковой обмотки

Индуктивность многовитковой обмотки можно рассчитать с помощью модуля Магнитостатика программы ELCUT. Начнем с однослойной обмотки в один виток:

индуктивность одного витка

Индуктивность одновиткового контура определяется формулой:

L = ψ / i, где ψ — потокосцепление витка.

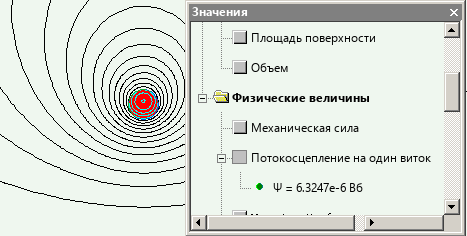

Для расчета магнитного потока в ELCUT следует воспользоваться калькулятором интегралов:

расчет потокосцепления одного витка

Теперь рассмотрим многовитковую обмотку:

индуктивность многовитковой обмотки

Магнитный поток, сцепленный с одним витком, равен Φ = n·ψ. Индуктивность одного витка:

L1 = Φ / i

Индуктивность многовитковой обмотки (последовательное соединение):

Ln = n·L1 = n · Φ / i = n · n·ψ / i = n2 ·ψ / i = n2 · L

Индуктивность многовитковой обмотки (параллельное соединение):

Ln = Φ / I = n·ψ / n·i = ψ / i = L

Индуктивность многовитковой обмотки (с n последовательно соединенными витками) можно получить по следующему алгоритму:

  1. Заменить многовитковую обмотку одним витком с суммарным током I = n·i.
  2. Рассчитать магнитный поток Φ.
  3. Рассчитать индуктивность одного витка L = Φ / I.
  4. Умножить индуктивность на n2.
