Моделирование обмотки^*

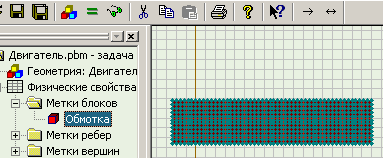

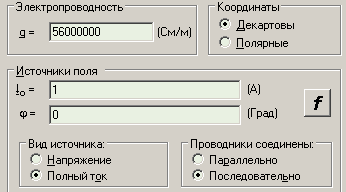

Обмотку электрических машин можно моделировать в виде отдельных витков с одинаковыми свойствами материала, помеченных одной и той же меткой. В соответствующем диалоге свойств метки блока следует указать источник и схему соединения проводников.

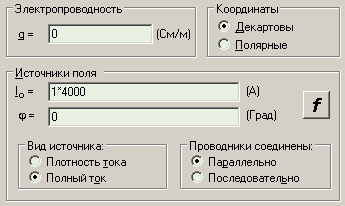

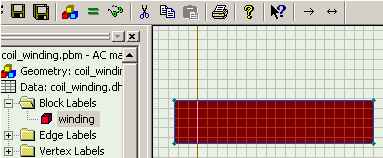

Такой подход можно использовать для моделирования обмоток с небольшим количеством витков. Многовитковые обмотки так моделировать неудобно, и такой расчет занимает значительное время. Вместо задания индивидуальных витков обмотки, многовитковые обмотки часто моделируют одним витком с большим поперечным сечением, и однородно распределенной плотностью тока.

Магнитное поле, моделируемое обоими подходами, будет одинаковым. Смотрите пример моделирования обмотки в примере Плунжерный электромагнит.

Замечание: Такой подход неприменим для вычисления индуцированного на обмотке напряжения. Индуктивность в такой ситуации следует вычислять через энергию поля.
