Цилиндрические постоянные магниты. Вариант 3: перпендикулярное расположение.

постоянный магнит, сила, цилиндрический магнит, моделирование постоянного магнита, сила взаимодействия магнитов

Цилиндрические магниты намагничены по оси и произвольно расположены в пространстве. Определить силу взаимодействия между магнитами.

Тип задачи
Осесимметричная задача магнитостатики.

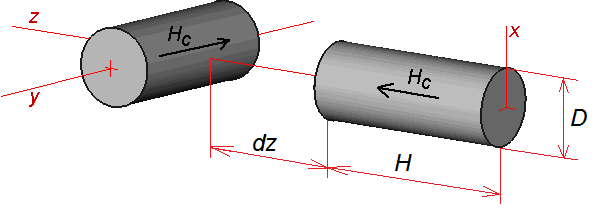

Геометрия

Дано
dz = 2 см,
Диаметр цилиндра D = 1 см,
Высота цилиндра H = 4 см,
Относительная магнитная проницаемость магнитов μ = 1.05,
Коэрцитивная сила постоянных магнитов Hc = 1 000 000 А/м.

Задача:
Рассчитать силу взаимодействия между двумя цилиндрическими магнитами.

Решение
Задача является трехмерной и использовать для расчета ELCUT напрямую нельзя. Но результирующее поле может быть представлено наложением полей отдельных магнитов. Утилита СylPMforce3D осуществляет расчет магнитной силы, автоматически суммируя несколько осесимметричных полей постоянного тока, смоделированных в ELCUT.

Результаты:

Вариант 3: Перпендикулярное расположение осей.

Fx Fy Fz
Утилита СylPMforce3D 5e-16 Н -1.18 Н -0.14 Н
ANSYS 3D 0.07 Н -1.17 Н -0.08 Н
