Исследование передающего индуктора системы бесконтактной передачи электроэнергии в ELCUT

воздушный трансформатор, резонанс напряжений, бесконтактная передача электроэнергии

Пример подготовил Кайль Дамир Андреевич, ОЭИ ИШНКБ ТПУ

На основе электрической модели силового колебательного контура исследовать переменное магнитное поле при заданных параметрах геометрии и физических свойств кабеля передающего индуктора.

Тип задачи
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия

Дано
Напряжение 35 В, частота f = 35 кГц.
Удельная электропроводимость жилы (медь) 56 МСм/м.
Магнитная проницаемость сердечника 2000.

Задача
Исследовать зависимость индукции и напряжённости переменного поля от расстояния под проложенным параллельной петлёй кабелем-индуктором.

Решение
Кабель-литцендрат упрощен до сплошного провода. В цепь первичной и вторичной обмоток добавлены емкости для получения резонанса напряжений.

Результат

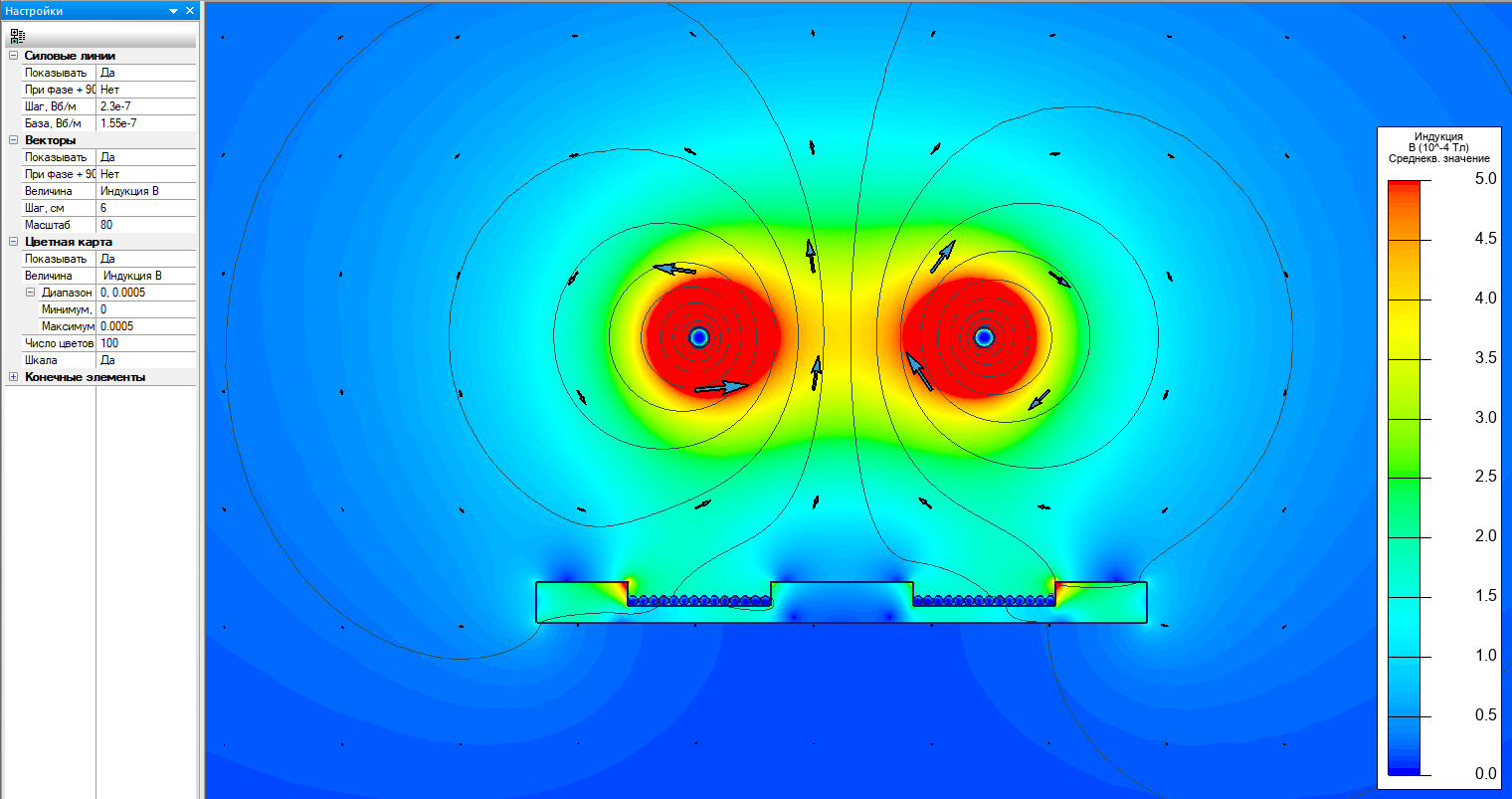

Индуктор с приёмной катушкой. Расчёт индукции поля.
