Сечение модели плоскостью

справка ELCUT

Содержание справки

Для того, чтобы разглядеть внутренние полости модели, или ее элементы, заслоненные другими объектами, можно использовать сечение модели плоскостью.

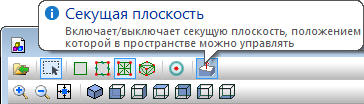

Для включения/выключения сечения плоскостью нажмите кнопку "Секущая плоскость" на панели управления трехмерным видом окна редактора модели, либо используйте команду "Сечение плоскостью" в меню "Вид".

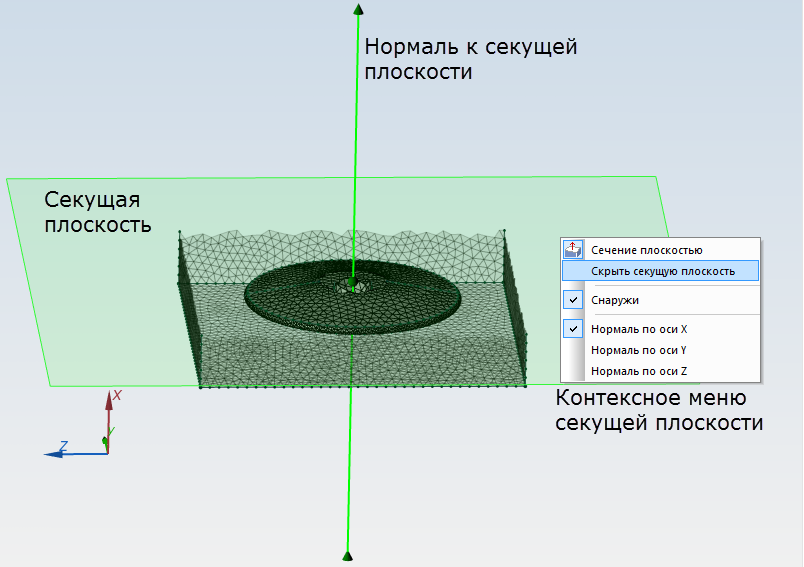

Положением секущей плоскость можно управлять следующими способами:

• Перетаскивая мышью секущую плоскость вдоль ее нормали;
• Перетаскивая мышью нормаль к секущей плоскости;
• Выбирая в контекстном меню одно из фиксированных положений нормали секущей плоскости вдоль осей координат;
• Позиция контекстного меню "Снаружи" позволяет выбрать, с какой стороны от секущей плоскости будет нарисован остаток тела модели.

Если секущая плоскость мешает разглядеть или выделить заслоненный ею объект, изображение плоскости можно временно спрятать при помощи команды "Скрыть секущую плоскость" в контекстном меню секущей плоскости или в меню "Вид".
