Магнитные поля переменных токов

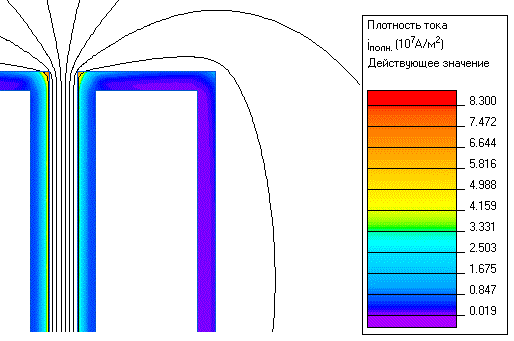

Переменный ток в проводнике

Модуль магнитные поля переменных токов может быть использован для анализа распределения вихревых токов. Для заданной частоты, он может анализировать магнитные поля от переменных токов, вихревых токов, индуцированных переменными магнитными полями. Этот модуль идеален для проектирования установок индукционного нагрева, трансформаторов, катушек, электрических машин, и многих типов индукторов.

Возможности

  • Материалы: ортотропная магнитная проницаемость, проводники с заданным напряжением или током
  • Источники: напряжения, суммарный ток, токовые источники с различными фазами, плотность тока, однородное внешнее поле
  • Граничные условия: задаются потенциалы (условие Дирихле), задаются величины касательной составляющей плотности потока (условие Неймана)
  • Сверхпроводники
  • Результаты решения: магнитный потенциал, плотность тока, напряжение, индукция поля, усилия, моменты, джоулево тепло, энергия магнитного поля, волновые сопротивления, взаимная и собственная индуктивность, и другие интегральные величины. Большинство величин характеризуются амплитудой и фазой (комплексные числа), но возможно использование действующих и мгновенных значений
  • Связанные задачи: силы, действующие в магнитном поле, могут быть использованы для анализа механических напряжений; потери мощности могут быть использованы как источники тепла в тепловых задачах

Примеры:
Проводник в ферромагнитном пазу
Симметричная двухпроводная линия
Нелинейный сердечник в переменном магнитном поле
Катушка с ферромагнитным сердечником
Симметричная двухпроводная линия
Трансформатор
Полосовой фильтр
Индукционный нагрев трубной заготовки
Вытеснение переменного тока в шине прямоугольного сечения, уложенной в паз электрической машины
Сила взаимодействия двух цилиндрических катушек
Эффект близости
Электромагнитное экранирование.
