Новые возможности ELCUT 5.6 пакет изменений 1

Дата выхода: 25 мая 2009

Версия ELCUT 5.6 пакет изменений 1 содержит несколько новых функций, делающих анализ результатов решения задач более удобным. Изменения касаются нестационарных задач (нестационарная магнитная задача и нестационарная тепловая задача) и задач с величинами, изменяющимися во времени по гармоническому закону (магнитное поле переменных токов и электрическое поле переменных токов).

1. Анимированное изображение меняющейся картины поля

В нестационарных и гармонических задачах картина поля меняется со временем. Однако, ранее окно картины поля демонстрировало только статическую картинку для выбранного момента времени.

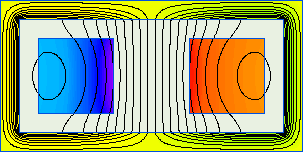

Теперь в меню Вид окна картины поля добавлена команда Анимация. Картина поля, имеющаяся на экране, начинает двигаться, отражая изменения поля со временем. В нестационарных задачах время пробегает диапазон от начального до конечного момента. В гармонических задачах фаза равномерно увеличивается нуля до 360 градусов.

Движение картинки происходит циклически до тех пор, пока пользователь не выключит режим анимации или не изменит содержание или масштаб картины поля.

При первом проходе временного диапазона картинка, в зависимости от сложности и размера задачи, может двигаться медленно. Затем движение ускоряется, и пользователь получает возможность регулировать скорость кнопками Быстрее / Медленнее на панели инструментов.

2. Анализ решения гармонических задач
2.1 Мгновенные значения интегральных величин

При анализе решения магнитных и электрических задач на переменном токе интегральный калькулятор теперь показывает не только среднее и пиковое значение интегральной величины, но также и мгновенное значение для выбранной фазы.

Мгновенные значения интегралов

2.2 Управление модой изображения синусоидальных величин на панели инструментов

Управление режимом на панели инструментовПри демонстрации результатов расчета величин, гармонически изменяющихся со временем, на картине поля может изображаться мгновенное значение величины при выбранной фазе, действующее значение или максимальное (амплитудное) значение. Выбор одной из трех мод рисования раньше можно было сделать только в диалоговом окне Картина поля (команда Вид > Картина поля). Теперь управлять режимом изображения гармонических величин можно при помощи выпадающего меню на панели инструментов. Это относится ко всем окнам, связанным с анализом решения:

2.3 Управление фазой на панели инструментов Управление фазой мгновенных значений

Картина поля зависит от выбранного значения фазы. Это верно, когда на экране изображаются силовые линии (линии равного уровня) или картина векторов. Также, если выбран режим показа Мгновенные значения, то цветовая заливка также зависит от текущего значения фазы.

Раньше текущее значения фазы для показа мгновенных значений можно было сделать только в диалоговом окне Картина поля (команда Вид > Картина поля). Теперь управлять фазой можно при помощи выпадающего списка на панели инструментов.

В этом списке можно выбрать одно из предопределенных значений (от 0 до 355 с шагом 5 градусов) или напечатать любое значение. Картина поля, график и таблица при этом немедленно обновятся.

3. Анализ решения нестационарных задач
3.1 Таблицы интегральных величин от времени

При анализе результатов решения нестационарной задачи представляет интерес изменение физических величин во времени. Раньше таблицы и графики от времени показывали только локальные величины (измеренные в заданной точке расчетной области).
Теперь имеется возможность показать в таблице временной ход всех интегральных величин. Для вывода таблицы интегральных величин во времени нужно воспользоваться командой Таблица во времени в меню Вид или в контекстном меню.

Таблица интегральных величин

3.2 Графики интегральных величин от времени

Зависимость интегральных величин от времени теперь может быть также показана на графике.
Для вывода графика интегральных величин от времени нужно воспользоваться командой График от времени в меню Вид или в контекстном меню.

Вызов графика значения интеграла от времени График значения интеграла от времени

4. Запоминание результатов незавершенного решения нестационарной задачи

Решение нестационарной задачи может занимать заметное время. Кроме того, априори бывает трудно оценить конечное время процесса и выбрать подходящий шаг интегрирования по времени. Поэтому, зачастую необходимо прервать затянувшееся решение.
Раньше накопленный результат прерванного решения уничтожался. Теперь после прерывания решения ELCUT сохраняет вычисленные значения поля во всех временных шагах, которые успели полностью посчитаться. Прерванное решение доступно для анализа результатов обычным образом.

5. Улучшенная структура меню Файл

Меню Файл в главном меню программы позволяет создать новый файл или загрузить ранее созданный. ELCUT работает с разными типами документов. В прежних версиях программы для выбора типа создаваемого или открываемого документа выводился список, из которого требовалось выбрать правильный тип. Это часто приводило в недоумение начинающих пользователей.

Поскольку документы ELCUT организованы в иерархическую структуру, вершиной которой является файл описания задачи (*.pbm), создавать или открывать задачу приходится намного чаще, чем другие виды документов. Поэтому меню Файл реорганизовано так, чтобы исключить неудобный выбор из списка. Теперь самые нужные команды находятся под рукой.

Реорганизованное меню ФайлРешение задач 3D стационарной теплопередачи в ELCUT
