Окно результатов расчета

справка ELCUT

Содержание справки

Окно результатов расчета появляется на экране в ответ на команду Картина поля в меню Задача или нажатие кнопки на панели инструментов задачи.

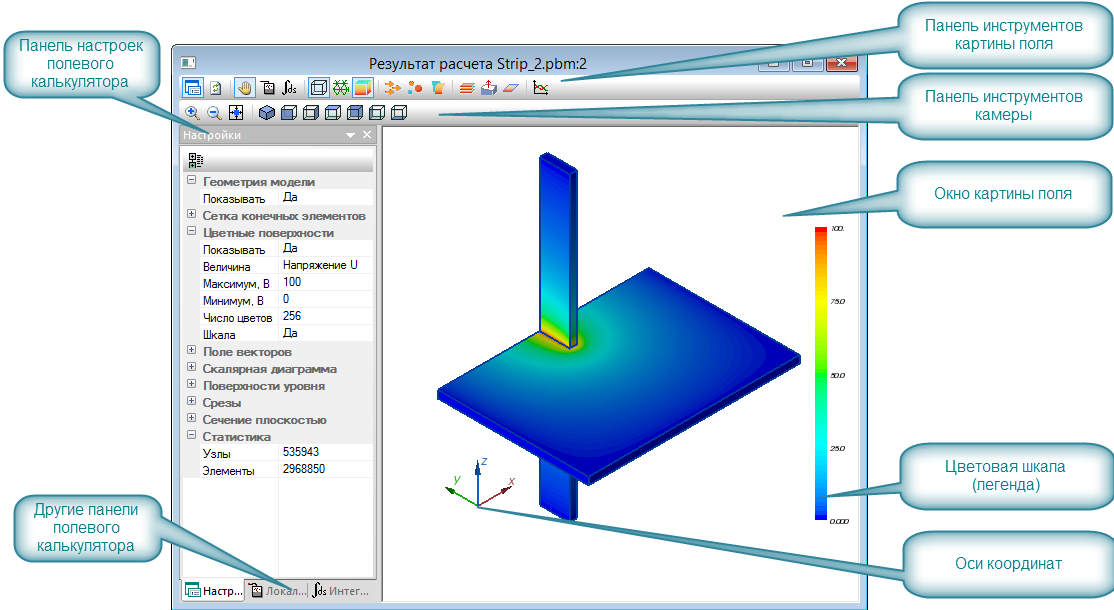

Окно результатов расчета содержит следующие элементы:

• Окно картины поля со значком координатной системы и цветовой шкалой.;
• Панели инструментов (вверху): панель инструментов картины поля и панель камеры
• Панели полевого калькулятора (слева): панель настроек, панель локальных значений и панель интегралов

Панели полевого калькулятора предназначены для вывода и ввода числовой информации. Изначально они расположены стопкой у левой границы окна результатов. Всю стопку панелей калькулятора или каждую панель в отдельности можно перетащить мышью в нужное место, причалить к любой границе окна результатов либо оставить плавающим. Активация мышью любой из трех панелей полевого калькулятора переводит окно результатов расчета в соответствующий режим:

1. просмотра картины поля (курсор имеет форму )
2. вычисление локальных значений поля в указанной точке (курсор приобретает вид );
3. вычисление интегральных величин по выделенным телам и их внешним поверхностям (форма курсора ).
