Управление показом результатов расчета

справка ELCUT

Содержание справки

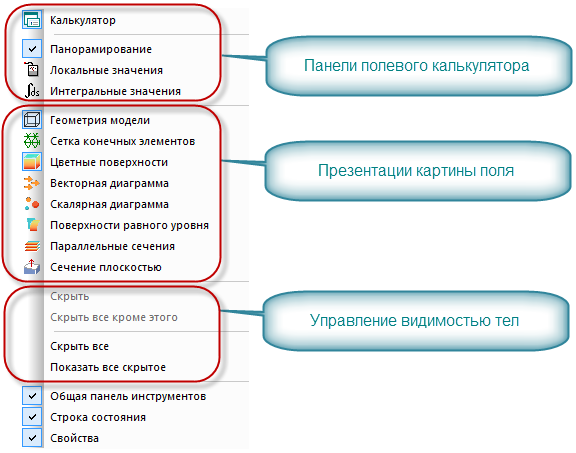

Показом результатов решения можно управлять командами меню Вид, многие из которых также повторены кнопками на панели инструментов

Верхняя группа команд переключает панели полевого калькулятора, которые сложены стопкой слева от изображения картины поля. Этих панелей три:

1.  Панель настроек изображения;
2.  Панель локальных значений поля, и
3.  Панель интегральных характеристик

Группа команд в средней части меню включает и выключает отдельные способы изображения поля, называемые презентациями. Все презентации, за небольшими исключениями, можно включать и выключать независимо друг от друга, формируя на экране наиболее выразительную картинку. При открытии окна картины поля включены две презентации: геометрия модели (в виде ребер синего цвета) и цветная заливка видимых граней модели, в которой цвет соответствует уровню отображаемой физической величины.

Большинство презентаций имеют настроечные параметры, которые управляют изображением. Все параметры настройки собраны в панели Настройка, где они сгруппированы по видам презентаций.

Группа команд в нижней части меню управляет видимостью отдельных тел. Нередко, для того, чтобы разглядеть что-то полезное, иногда сначала нужно спрятать что-то ненужное
