"Беличья клетка"*

Электрические машины переменного тока часто имеют ротор типа "Беличья клетка". "Беличья клетка" это специальный тип обмотки ротора, где токи протекают по каждой из ветвей. Ветвей обмотки типа "беличья клетка" короткозамкнуты на каждом конце. Полный ток всех ветвей "беличьей клетки" в каждый момент является нулевым.

ротор беличья клетка

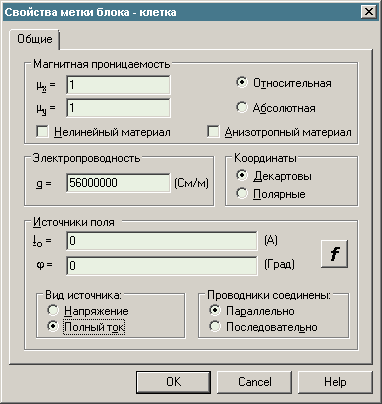

Для моделирования ротора типа «беличья клетка» программой ELCUT подходит модуль Магнитное поле переменных синусоидальных токов. Всем блокам, представляющим обмотку ротора, следует назначить одну и ту же метку. Затем в диалоге описания свойств этой метки надо отметить нулевой полный ток. Также надо взвести флажок "все проводники соединены параллельно".

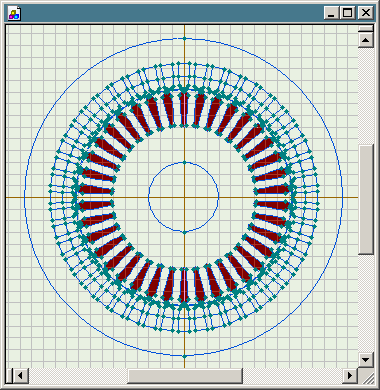

модель ротор беличья клеткаротор беличья клетка асинхронного двигателя
