Частота скольжения*

Метод частоты скольжения используется для моделирования рабочих режимов индукционных двигателей. В индукционных двигателях обмотка статора генерирует вращающееся магнитное поле со скоростью w1. Ротор вращается с частотой скольжения w2 < w1. Это может быть представлено следующей эквивалентной моделью

метод частоты скольжения

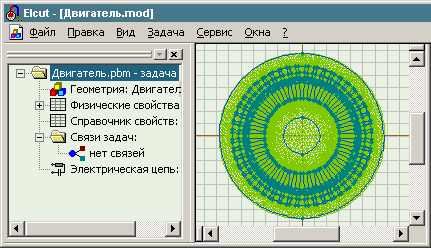

Эта эквивалентная модель может быть промоделирована с помощью модуля магнитное поле синусоидальных токов ELCUT. Все, что требуется – это задать частоту скольжения для токов обмотки статора.

скольжение асинхронного двигателя

зависимость момента от скольжения

График момента относительно частоты скольжения электродвигателя

Метод частоты скольжения не позволяет вычислять вихревые токи в статоре.
