Импорт 3D геометрии*

ELCUT может импортировать 3D геометрию в формате STEP, но при этом импортируется только одно тело. Это тело может быть произвольной формы и также может включать полости. Ниже представлены примеры 3D геометрий для импорта:

Тип геометрии

Примерный вид

Вид в ELCUT с добавленной окружающей областью*

1. Одиночное тело

Download Пример:
Эллипсоид из диэлектрика в однородном электрическом поле

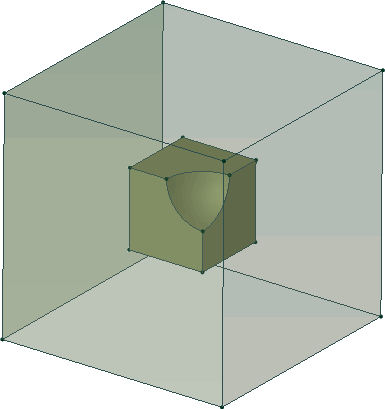

Одиночное тело произвольной формы

2. Одиночное тело с внутренними полостями или включениями не касающимися друг друга
Download Пример:
Проводящее включение внутри диэлектрика конденсатора

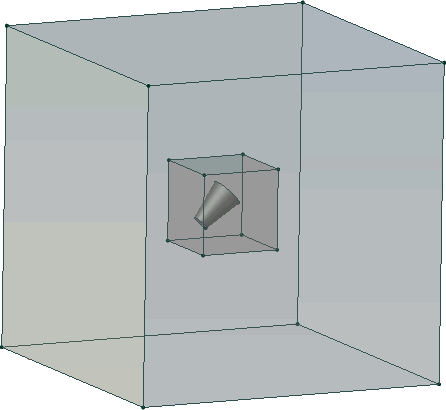

Куб имеет внутреннее включение в виде конуса. Конус полностью погружен в куб.

3. Несколько тел не касающихся друг друга.
(этот случай можно свести к случаю 2. Для этого надо достроить общую окружающую их область и произвести вычитание из этой области тел. Тогда получится единое тело - область с множественными включениями).
Download Примеры:
Токоведущие шины
Грибообразные электроды

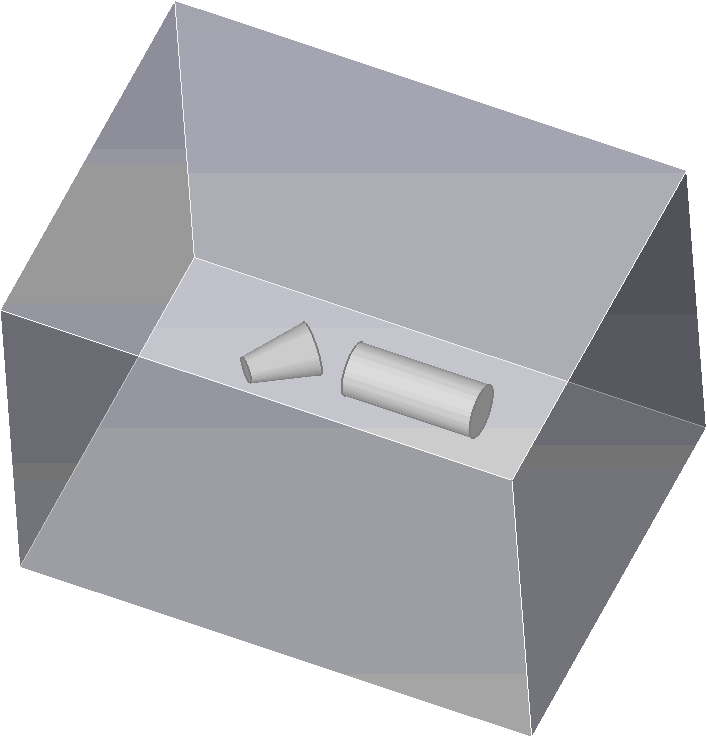

Цилиндр и конус не касающиеся друг друга.

4. Несколько тел из одинакового материала касающихся друг друга
(этот случай можно свести к случаю 1 путем объединения касающихся тел в одно).

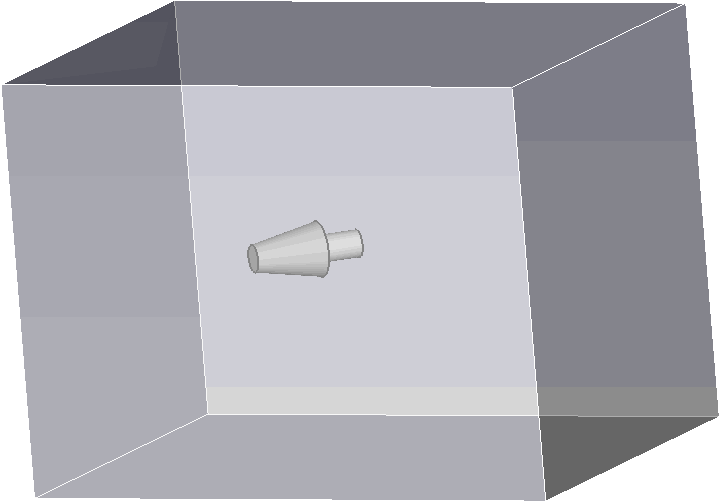

Цилиндр и конус касаются друг друга.

* Окружающая область представляет собой прямоугольный параллелепипед, ориентированный по осям координат. Размеры окружающей области выбираются автоматически так, чтобы она полностью охватывала все прочие геометрические объекты с заданным отступом.

Эти виды геометрий не могут быть импортированы:

Тип геометрии

Примерный вид

Альтернативное решение

Одиночное тело с несколькими включениями, которые касаются друг друга

Куб включает в себя цилиндр и конус, которые касаются друг друга.

Общий подход - свести геометрию к одному из допустимых к импорту видов. Например, можно раздвинуть касающиеся тела на небольшое расстояние (так, чтобы это не сильно повлияло на распределение поля).

Download Пример:
Электрическое поле свечи зажигания

Несколько тел, сделанных из одного материала, касающихся друг друга с граничными условиями установленными по поверхности раздела

Цилиндр и куб сделаны из единого материала и касаются друг друга. Имеется граничное условие, установленное на поверхности контакта (отмечено зеленым).

Несколько тел, выполненных из разных материалов, касаются друг друга.

Куб и цилиндр выполнены из разных материалов.
