Плавкая вставка

термоплавкий предохранитель

Тип задачи:
3D задача электрического поля постоянных токов и стационарной теплопередачи

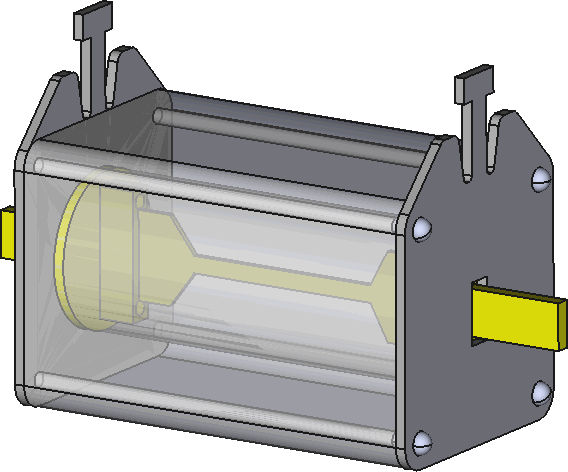

Геометрия:

Дано:
Электропроводность меди: γ = 56 MСм/м,
Номинальный ток I = 100 A.
Теплопроводность керамического корпуса 2 Вт/К-м,
Теплопроводность песка 0.25 Вт/К-м,
Температура окружающего воздуха T = +20°C.

Задача:
Рассчитать температуру плавкой вставки в номинальном режиме.

Решение:
Сперва решается задача электрического поля постоянного тока и находится распределение плотности тока и тепловыделение в отдельных элементах конструкции. Затем решается тепловая задача, где в элементах конструкции заданы мощности тепловыделения, а на поверхности корпуса задано условие конвекции.

Результаты:

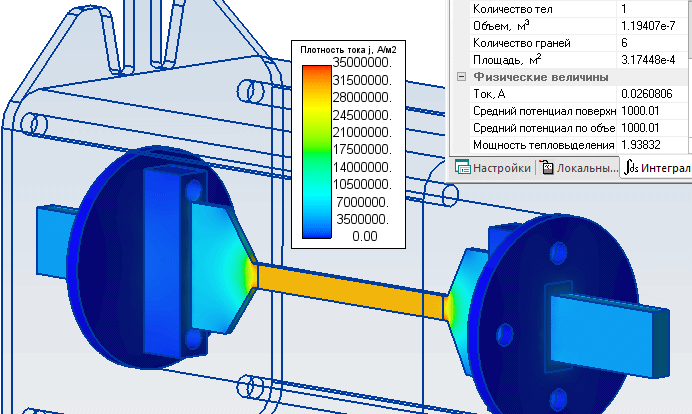

Распределение плотности тока в плавкой вставке. Потери в токопроводящих частях: контакты 0.27 Вт, зажимы 0.55 Вт, плавкий элемент 1.9 Вт.

Распределение плотности тока в плавкой вставке

Распределение температуры в плавкой вставке. Температура центра плавкой вставки 48°C.

Распределение температуры в плавкой вставке
