Семинар: Новые возможности ELCUT 5.7

Предыдущие версии ELCUT включали три различные формулировки задачи расчета электрического поля: электростатика, электрическое поле постоянных токов, электрическое поле переменных токов. В дополнение к перечисленным, в новой версии предлагается новая формулировка задачи: расчет нестационарного электрического поля в нелинейной слабо-проводящей среде.

Новая формулировка задачи может использоваться при исследовании распределения поля под влиянием импульсного источника (например, грозовых перенапряжений). Кроме того, она незаменима при расчете современных электроизоляционных конструкций, включающих нелинейные элементы выравнивания поля, варисторную защиту от перенапряжений и другие нелинейные эффекты.

Во время этого вебинара вы познакомитесь с работой пользователя в программе и с новыми возможностями на примерах из проектирования с использованием нелинейных материалов.

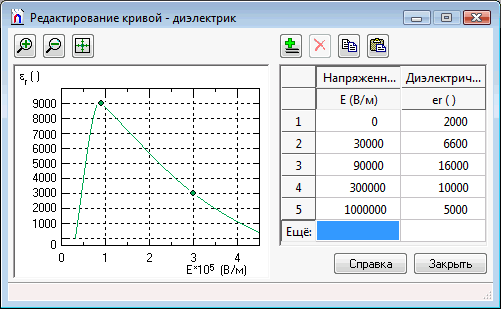

Кривая зависимости диэлектрической проницаемости от напряженности электрического поля

  • Видео:

    Введение

    1.1. Кабельный наконечник

    1.2. Магнитное поле кабеля

    1.3. Температурное поле кабеля

    1.4. Механические напряжения в изоляции кабеля

    2. Нелинейный конденсатор

    Смотреть на YouTube:
    Эпизод 1. Обзор развития программы. От стационарных модулей – к нестационарным.
    Эпизод 2. Пример расчёта кабеля. Кабельный наконечник. Экспорт готового чертежа *.dxf. Задание свойств материалов. Анализ нестационарного электрического поля.
    Эпизод 3. Пример расчёта кабеля. Кабельный наконечник. Постановка без проводящей трубки. Сравнение двух результатов.
    Эпизод 4. Анализ магнитного поля кабеля, работающего на переменном токе.
    Эпизод 5. Передача результатов одной задачи в исходные параметры другой задачи. Передача магнитных сил и распределения температур для анализа механических деформаций на примере кабеля.
    Эпизод 6. Автоматизация серийных и оптимизационных расчётов. Случаи, когда необходимо большое количество однотипных расчётов.

  • Используемые примеры:
    Варистор
    Кабельный наконечник
    Трехфазный кабель
