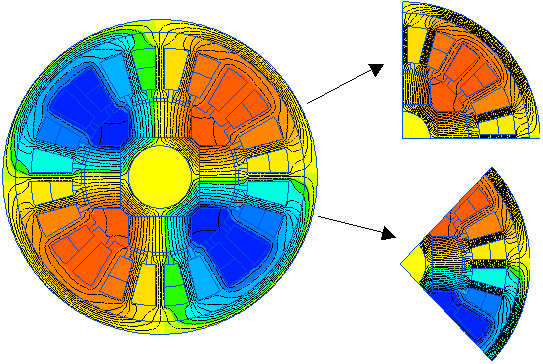

Специальный вид граничных условий используется для уменьшения области решения, если в исходной модели присутствует периодическая симметрия (например, полюса в электрической машине). Периодические условия задаются на противоположных сторонах модели и определяют, что значение поля по обе стороны границы либо полностью совпадает (четная периодичность), либо равно по величине и противоположно по знаку. Периодические условия являются более общими условиями, чем условия Дирихле и Неймана, так как они не предполагают, что поле симметрично (отсутствует нормальная компонента) или антисимметрично (отсутствует тангенциальная компонента) на рассматриваемой границе. Обе компоненты могут существовать, но они должны совпадать или быть противоположными.
В отличие от других конечно-элементных пакетов, ELCUT не требует, чтобы разбиение ребер на сетку конечных элементов было одинаковым на периодической границе и правильно вычисляет значения на ребрах с различной густотой сетки.
Чтобы задать периодическое граничное условие, просто отметьте соответствующий флажок в свойствах метки, описывающей свойства ребер на периодической границе.
Замечание:
Если есть возможность использовать условия симметрии или периодичности, то лучше выбрать симметрию. Этим достигается более высокая скорость счета.
