Поле векторов

Векторная диаграмма изображает распределение векторной величины в пространстве. При расчете электрического поля речь идет о векторах E (напряженность электрического поля) и D (электрическое смещение). Расчетная область покрывается невидимой равномерной сеткой из точек с заданным шагом. Затем в каждой точке сетки рисуется вектор в виде направленного отрезка (стрелочки). Направление стрелочки совпадает с направлением выбранного вектора, а длина стрелочки соответствует модулю векторной величины в выбранном масштабе.

Для включения и выключения поля векторов используется команда Цветные поверхности в меню Вид или кнопка на панели инструментов картины поля.

Предупреждение:
Презентация Поле векторов может потреблять заметное количество компьютерных ресурсов (память, процессорное время). Поэтому выбирать параметры, увеличивающие нагрузку, нужно с осторожностью, постепенно наращивая значение. Предпочтительно выбирать рекомендуемые параметры из списка.

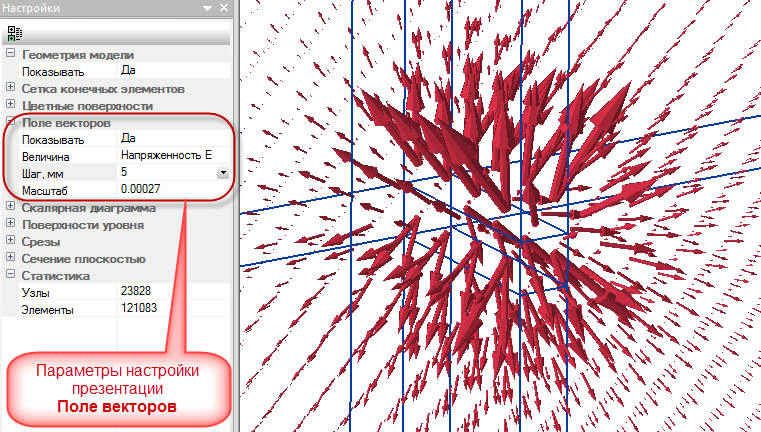

Настройки поля векторов включают в себя следующие параметры:

  1. Выбор векторной физической величины из списка.
  2. Пространственный шаг равномерной сетки, в каждой точке которой рисуется стрелочка. Можно выбрать одно из трех предложенных в выпадающем списке значений (рекомендуется), либо ввести собственное числовое значение.
  3.  Масштабный фактор, управляющий длиной стрелочек. Рекомендуется выбрать одно из 7-ми предложенных значений или ввести иное на свой страх и риск.
