Сечение модели плоскостью

Презентация Секущая плоскость позволяет рассечь модель плоскостью произвольной ориентации. В результате рассечения цветные поверхности будут нарисованы только с одной стороны от секущей плоскости и на ней самой. На другие презентации (скалярная диаграмма, поле векторов, поверхности равного уровня и т.п.) секущая плоскость не действует. Для включения и выключения секущей плоскости используется команда Сечение плоскостью в меню Вид или кнопка на панели инструментов картины поля.

По сравнению с другими рассмотренными презентациями, презентация секущая плоскость имеет следующие особенности:

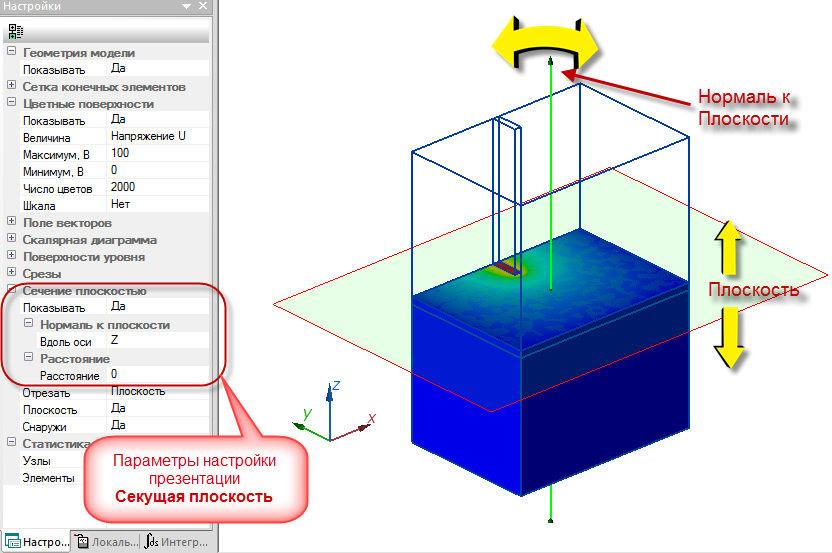

• При включении презентации появляется интерактивные элементы - полупрозрачная плоскость и нормаль к ней, которые можно тянуть мышью с нажатой левой кнопкой в желательном направлении. Плоскость можно перетаскивать параллельно самой себе вдоль нормали, а нормаль, в свою очередь, можно наклонять и поворачивать относительно точки пересечения с плоскостью.
• Презентация “секущая плоскость” строит осмысленное изображение не автономно, а воздействуя на другие презентации - цветные поверхности и сетку конечных элементов.

Настройки секущей плоскости включают следующие параметры:

1. Положение нормали к плоскости. Можно выбрать из списка вдоль оси направление нормали вдоль одной из координатных осей X, Y или Z, либо общее положение. В последнем случае появляются три поля для ввода координат вектора нормали n_x, n_y, n_z.
2. Расстояние от плоскости до начала координат, если нормаль к плоскости параллельна одной из координатных осей, либо тройка координат некоторой точки на плоскости p_x, p_y, p_z.
   Положение секущей плоскости в пространстве полностью определяется направлением вектора нормали и координатами любой точки, принадлежащей плоскости.

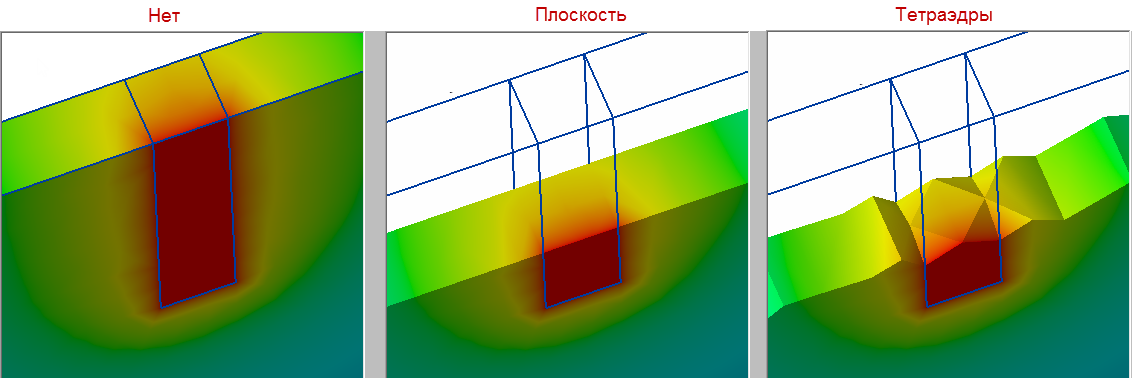

3. Параметр Отрезать управляет построением сечения при помощи секущей плоскости. Он может принимать значения Нет, Плоскость или Тетраэдры:

4. Параметр Плоскость со значениями Да/Нет включает выключает видимость плоскости и ее нормали. По умолчанию видимость секущей плоскости включена. Когда плоскость приведена в желаемое положение, ее видимость удобно отключить, чтобы вернуться к стандартному способу манипулирования изображением жестами мыши.

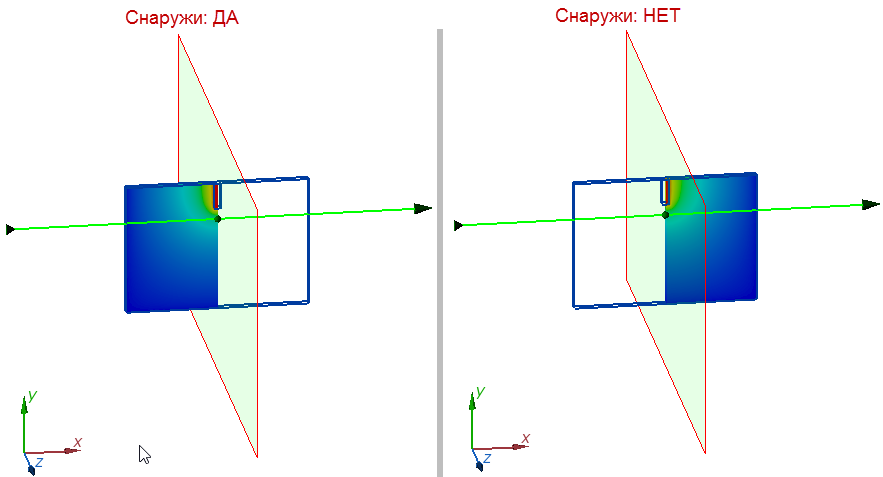

5. Параметр Снаружи со значениями Да/Нет выбирает с какой стороны от плоскости расположена видимая часть сечения:
