Цветные поверхности

Презентация Цветные поверхности включена по умолчанию и изображает распределение выбранной физической величины по видимым поверхностям модели в виде цветной карты, в которой каждому значению физической величины соответствует некоторый цвет. Для включения и выключения цветных поверхностей используется кнопка на панели инструментов картины поля.

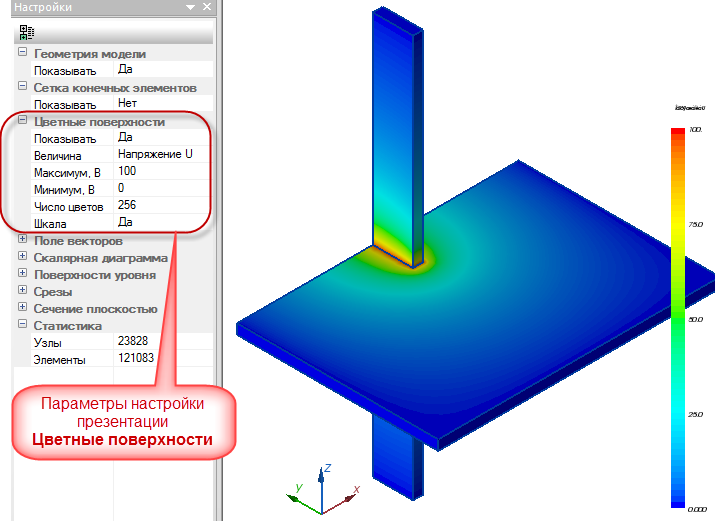

Настройки цветных поверхностей включают в себя следующие параметры:

  1. Выбор скалярной физической величины для раскраски из списка. По умолчанию для задачи электрического поля используется электрический потенциал U, в температурных задачах - температура T и т.п. Список возможных величин включает потенциал, модули векторных полевых характеристик и их координатные компоненты, а также свойства среды (диэлектрическая проницаемость и т.п.).
  2. Минимальное и максимальное значение величины для настройки цветовой шкалы. По умолчанию соответствует максимальному и минимальному значению поля в расчетной области
  3. Число цветов, по умолчанию равное 256.
  4. Показывать или не показывать цветовую шкалу.
