Скалярная диаграмма

Скалярная диаграмма похожа на Поле векторов, но предназначена для визуализации пространственного распределения скалярной величины. Значение физической величины передается цветом, но, в отличие от цветных поверхностей раскрашиваются не грани модели, а маленькие цветные шарики, расположенные в узлах сетки конечных элементов.

Для включения и выключения скалярной диаграммы используется команда Скалярная диаграмма в меню Вид или кнопка на панели инструментов картины поля.

Если конечных элементов много, то для рисования цветных шариков используются не все, а случайно отобранные узлы с таким расчетом, чтобы общее количество шариков не превысило 10 000.

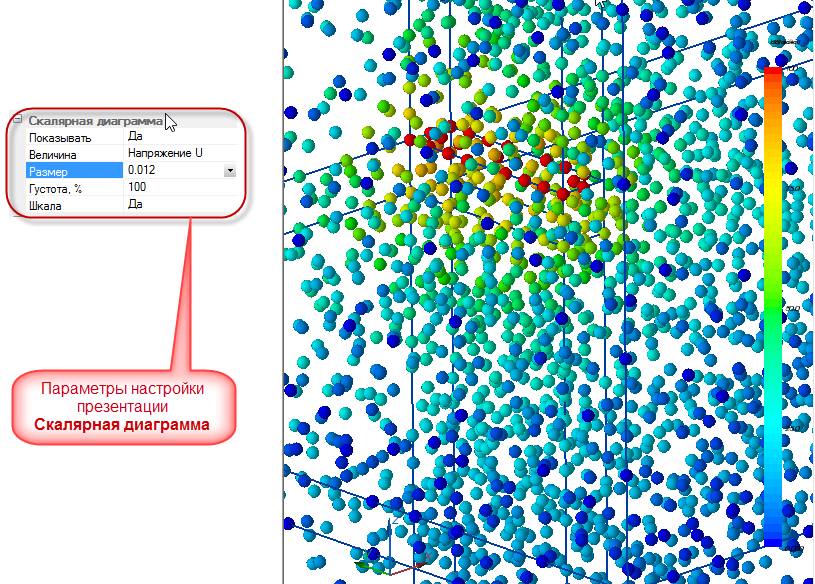

Настройки скалярной диаграммы включают в себя следующие параметры:

  1. Выбор скалярной физической величины из списка. Среди доступных величин - потенциал U, модуль и координатные компоненты векторов E и D.
  2. Размер шарика. Можно выбрать одно из шести предложенных в выпадающем списке значений (рекомендуется), либо ввести собственное числовое значение.
  3. Показатель густоты, управляющий количеством шариков. Исчисляется в процентах от общего числа вершин сетки конечных элементов. Рекомендуется выбрать одно из 6-ти предложенных значений или ввести иное. Выбор показателя густоты равный 100% не обязательно означает, что число шариков будет равно числу вершин, поскольку оно не может превышать максимума 10 000 шариков.
  4. Показывать или не показывать цветовую шкалу (легенду)

Чтобы презентация скалярная диаграмма была лучше видна на экране, рекомендуется отключить презентацию Цветные поверхности. Иногда информативную картинку удается получить, сочетая скалярную диаграмму с полем векторов.
