Локальные значения поля

Локальными значениями поля называются физические величины, характеризующие поле, вычисленные в заданной точке пространства. К локальным величинам электрического поля относятся потенциал U, вектор напряженности электрического поля E, вектор электрического смещения D, диэлектрическая проницаемость ε.

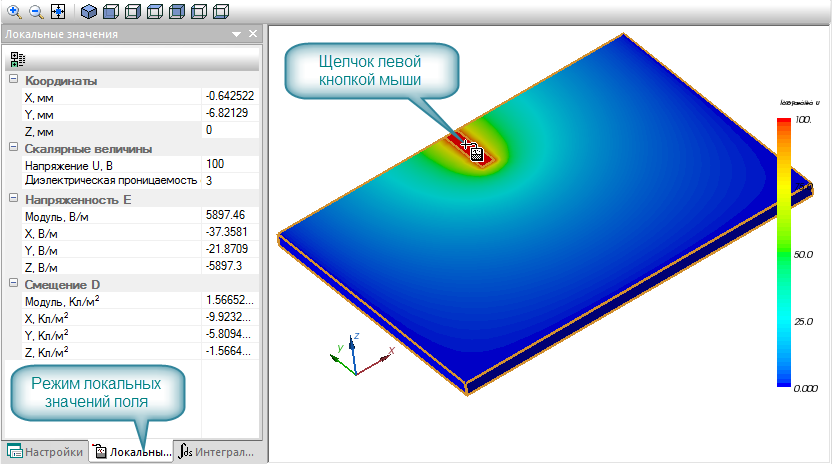

Для получения локальных значений поля в заданной точке пространства, нужно перейти в режим Локальные значения полевого калькулятора. Это делается нажатием кнопки на панели инструментов, или выбором закладки Локальные значения в панели полевого калькулятора, или командой Локальные значения в меню Вид. При этом курсор примет форму .

Каждый щелчок мышью в точку на поверхности модели приводит к обновлению полей координат и значений поля. Координаты точки пространства для вычисления локальных полевых величин могут быть также введены непосредственно в поля закладки локальных значений.

В верхней части панели расположены три поля X, Y и Z для ввода координат пробной точки. Эти поля допускают ввод нужных значений. Обратно, при щелчке мышью в некоторую точку в окне картины поля, координаты X, Y и Z в панели автоматически обновляются.
