Контур для графиков и таблиц

Контур, представляющий собой плоскую ломаную линию, составленную из одного или нескольких отрезков, используется для построения графика или таблицы распределения поля. Чтобы начать построение контура, щелкните кнопку на панели инструментов. Курсор изменит форму на перекрестье. Щелкните мышью для создания начальной вершины контура, затем тяните мышь до следующей вершины. Каждый щелчок левой кнопкой мыши создает новую вершину контура. Щелчок правой кнопкой мыши создает последнюю вершину контура. Последняя вершина может совпасть с начальной, тогда контур будет замкнутым.

После создания последней вершины контура, он переходит в состояние, позволяющее перетаскивать мышью существующие вершины или создавать новые вершины на ребрах. Для перетаскивания вершины нужно подвести курсор мыши к вершине, так, чтобы она изменила цвет, и перетащить указатель с нажатой правой кнопкой мыши. Если проделать то же самое со средней точкой отрезка контура, будет создана новая промежуточная вершина.

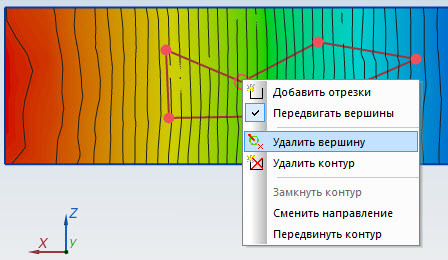

Когда указатель мыши находится над контуром, нажатие правой кнопки мыши вызывает контекстное меню с командами, относящимися к редактированию контура:

• Две верхние позиции выбирают один из двух альтернативных режимов контура: добавление новых отрезков к концу ломаной линии, либо перетаскивание существующих вершин.
• Следующая пара команд позволяет удалить выделенную вершину, либо контур целиком.
• Контур всегда имеет направление, то есть известно, какая из вершин является первой, а какая – последней. Направление контура можно поменять на противоположное при помощи команды Сменить направление. Команда Передвинуть контур позволяет перетаскивать мышью контур целиком, как единое целое.

Команды контекстного меню для работы с контуром продублированы также в меню Контур.
