Определение индуктивности фазы обмотки статора электродвигателя

В качестве примера рассмотрим трехфазный асинхронный двигатель с короткозамкнутым ротором.
Число пар полюсов: 2p = 4
Номинальный ток фазы статора I = 350 А.

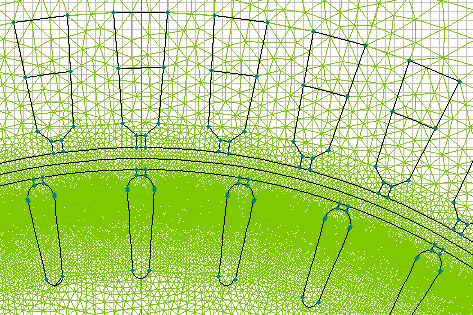

Для выполнения данной задачи воспользуемся модулем Магнитное поле переменных синусоидальных токов.

На практике величина индуктивности фазы обмотки статора Ls определяется расчетным путем, исходя из заранее известных паспортных данных электродвигателя и параметров Г-образной или Т-образной схемы замещения, или опытным путем.

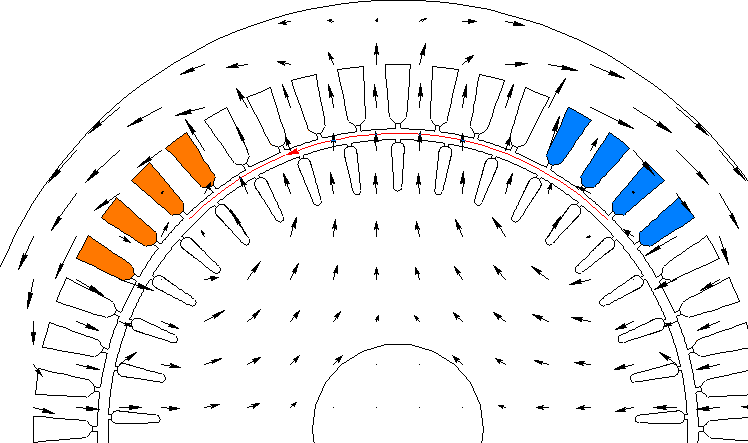

Для определения индуктивности фазы обмотки статора с помощью пакета ELCUT, необходимо запитать одну исследуемую фазу электродвигателя и вычислить величину магнитного потока. Контур интегрирования необходимо построить таким образом, чтобы силовые линии магнитного поля пересекали контур только в одну сторону.

Аналогичным образом вычисляется магнитный поток, создаваемый другими полюсами. В данном случае необходимо отдельно производить расчет для двух полюсов, так как зубчатость может вызвать несимметрию распределения потока по полюсам.

L = (Ф1 + Ф2) / I

Загрузить файлы задачи phase_winding_inductance.zip
