Модели магнитных материалов*

Существует несколько способов описания свойств нелинейных магнитных материалов. В ELCUT описание магнитных материалов основывается на нормальной кривой намагничивания B(H). Используемая в ELCUT модель не позволят учитывать гистерезис.

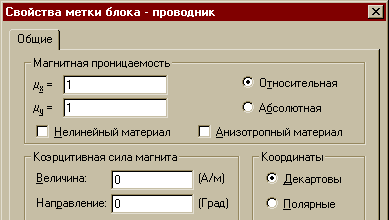

линейные магнитные свойства

Вы можете указать намагниченность (коэрцитивную силу) для моделирования постоянных магнитов. В этом случае кривая будет сдвинута влево на величину коэрцитивной силы. При этом, при нулевом значении напряженности внешнего поля будет присутствовать некоторое ненулевое значение интенсивности магнитного поля.

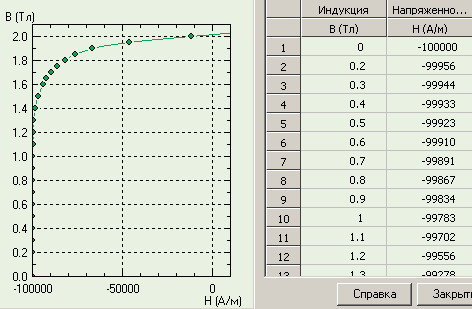

нелинейные магнитные свойства

Существует несколько ограничений применимости кривой намагниченности:

  1. Зависимость должна быть однозначная. Произвольному значению H должно соответствовать одно значение B, и наоборот.
  2. Проницаемость насыщенного материала должна быть больше 1.

неоднозначная кривая намагничиванияугол наклона кривой намагничивания

Важно придерживаться этих правил, иначе вычисления будут приводить к неверным результатам, или вообще не смогут быть выполнены.
