Проектирование разделительных трансформаторов^*

Разделительные трансформаторы — устройства, блокирующие передачу постоянной составляющей электрического сигнала, пропуская при этом переменную составляющую. Они защищают оборудование и операторов от опасных напряжений и применяются в источниках питания чувствительного оборудования, такого как компьютеры или научные приборы. Разделительные трансформаторы часто изготавливаются со специальной изоляцией между первичной и вторичной обмотками и способны выдерживать высокое напряжение. Таким образом, обмотки разделительного трансформатора должны иметь только магнитную связь, без электрического соединения.

Проектирование разделительного трансформатора может требовать учета множества факторов. Расчеты методом конечных элементов требуются на многих этапах разработки нового разделительного трансформатора. Наиболее важные виды анализа — расчет магнитного поля и расчет тепловой устойчивости разделительного трансформатора. Но могут потребоваться и дополнительные виды расчета.
Все эти виды анализа разделительного трансформатора можно выполнить с помощью ELCUT:

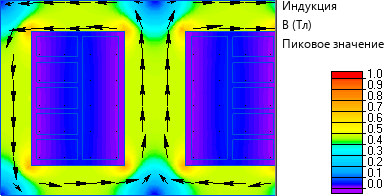

• Расчет синусоидального магнитного поля помогает понять распределение магнитного потока и оценить коэффициент трансформации и потери.

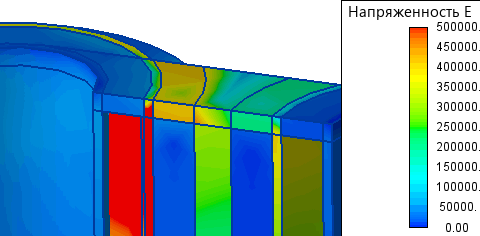

• Электростатический анализ необходим для выбора изоляционных материалов и конструкции.

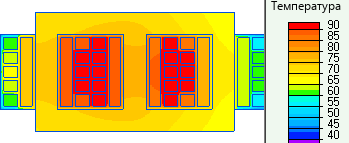

• Расчет теплопередачи может потребоваться для оценки тепловой устойчивости.




• Примеры моделирования трансформаторов:
  Импульсный трансформатор.

Википедия: Разделительный трансформатор.

---
