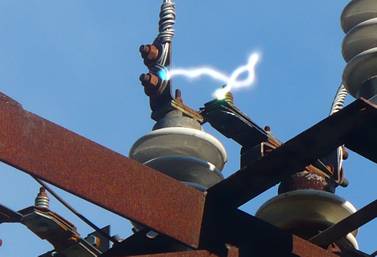

Высоковольтное оборудование включает компоненты электрических цепей, работающие при напряжении, достаточно высоком, чтобы представлять угрозу безопасности. Высоковольтные конденсаторы, высоковольтные кабели, высоковольтные выключатели, высоковольтные трансформаторы применяются в системах передачи электроэнергии, рентгеновских установках и генерации пучков заряженных частиц, а также в целом ряде других научных и промышленных применений. Высокие напряжения и токи создают значительные электромагнитные поля, которые могут потребовать специальных мер защиты персонала и окружающей среды и повлиять на работу других электрических устройств, расположенных рядом с высоковольтным оборудованием. Это предмет анализа электромагнитной совместимости (ЭМС), который часто требует применения программ моделирования.

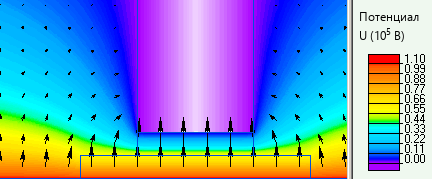

Особая сложность при проектировании высоковольтного оборудования связана с компромиссом между размерами устройства и уровнем электрического напряжения в изоляции. Меньшие расстояния и более острые кромки между высоковольтными (ВН) и заземленными электродами вызывают более высокие электрические напряженности, что может привести к более быстрому старению изоляции или даже электрическому пробою. Моделирование распределения высокого напряжения помогает устранить эти риски.
Программа ELCUT часто используется для расчета и проектирования высоковольтного оборудования. Возможные постановки задачи включают электростатический анализ; расчет синусоидального, постоянного и нестационарного электрического поля; а также расчет нестационарного электромагнитного поля для моделирования переходных процессов с вихревыми токами при включении и отключении.
