Проектирование высоковольтных проходных изоляторов^*

Высоковольтный проходной изолятор (ввод) используется для изоляции электрического проводника, проходящего через проводящую стенку электрооборудования. Материалы высоковольтных вводов включают различные виды керамики, смол или бумаги, пропитанной различными составами. Они должны обладать высоким пробивным напряжением и выдерживать деградацию из-за частичных разрядов и старения материала.

Конструкция высоковольтного ввода должна предотвращать электрический разряд между высоковольтным изолятором и другими электродами и заземленными поверхностями. Дополнительные соображения при проектировании могут включать тепловую и механическую целостность ввода при различных условиях эксплуатации. Расчет высоковольтного ввода может включать электрический и тепловой анализ поля. Расчет электростатического поля и температурного поля высоковольтного ввода — стандартные процедуры при его проектировании сегодня.

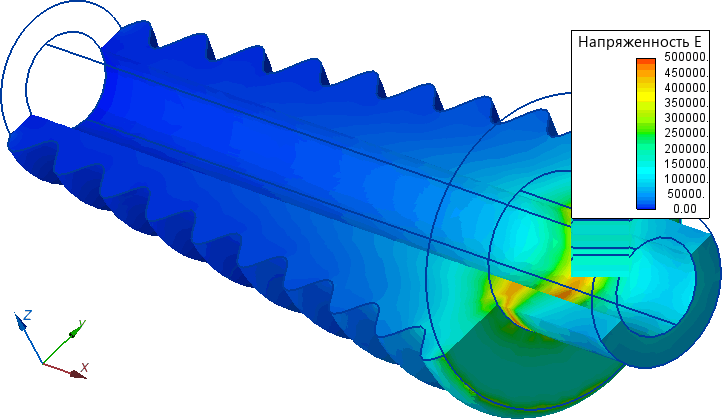

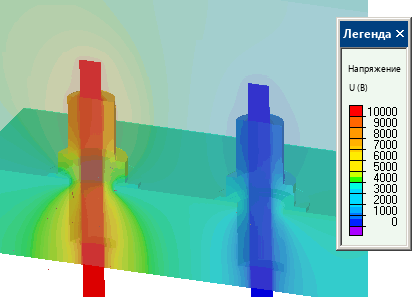

ELCUT может эффективно применяться для расчета высоковольтных вводов. Электростатический анализ в ELCUT дает картину распределения электрического поля внутри ввода и вокруг него. После определения основных параметров ввода модули теплового и механического анализа помогут правильно спроектировать конструкцию.

• Примеры расчета высоковольтных вводов:
  Дугогасительные рога проходного изолятора
  Изоляторы трансформаторного бака
  Проходной изолятор с ребристой поверхностью
  Многослойный высоковольтный проходной изолятор

---
