Вихревые токи^*

Вихревые токи — это электрические токи в проводниках, вызванные изменяющимся магнитным полем. Изменение магнитного поля может быть вызвано относительным перемещением источника поля и проводника, в котором наводятся вихревые токи. Также вихревые токи могут возникать из-за переменного во времени источника магнитного поля. Эти токи текут по небольшим замкнутым контурам, похожим на завихрения, отсюда и название.

Вихревые токи в якоре электродвигателей или в сердечнике трансформатора вызывают джоулев нагрев, что приводит к потерям энергии и перегреву. Обычно принимают специальные меры для их уменьшения. Один из самых распространенных способов борьбы с вихревыми токами — применение ламинированных сердечников.

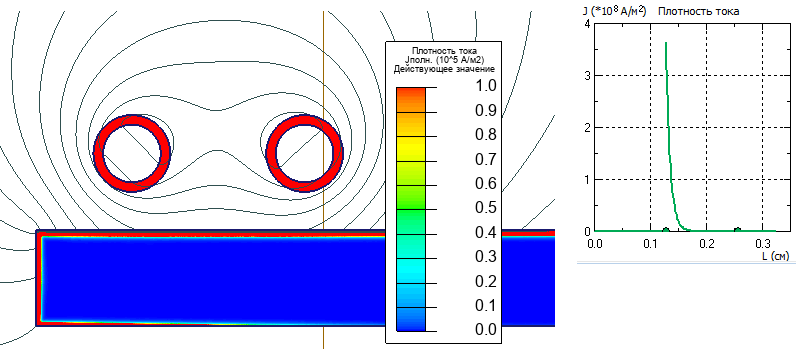

Расчет вихревых токов, вызванных гармоническим во времени магнитным полем (обычно создаваемым источниками переменного тока), можно выполнить с помощью модуля Синусоидальное магнитное поле программы ELCUT. Если магнитное поле содержит более одной гармоники, либо вызвано более сложными несинусоидальными токами, для анализа вихревых токов необходимо выполнить расчет в полной постановке — нестационарное магнитное поле.

^*Мы не гарантируем полноту и точность объяснений, и не советуем их использовать, как справочник. Это неформальные описания, предназначающиеся в помощь студентам и новичкам. Специалистам их читать не рекомендуется! Но мы будем искренне благодарны советам специалистов по улучшению и расширению нашего словарика.
