Температурное поле оконного проема

Монтаж стеклопакета, температурное поле 3D, конденсат влаги, окно, рама

Новый ресурс по
Теплотехническим расчетам в строительстве
www.izoterma.org

Тип задачи:
Объемная задача расчета теплопроводности с учетом симметрии.

Геометрия:

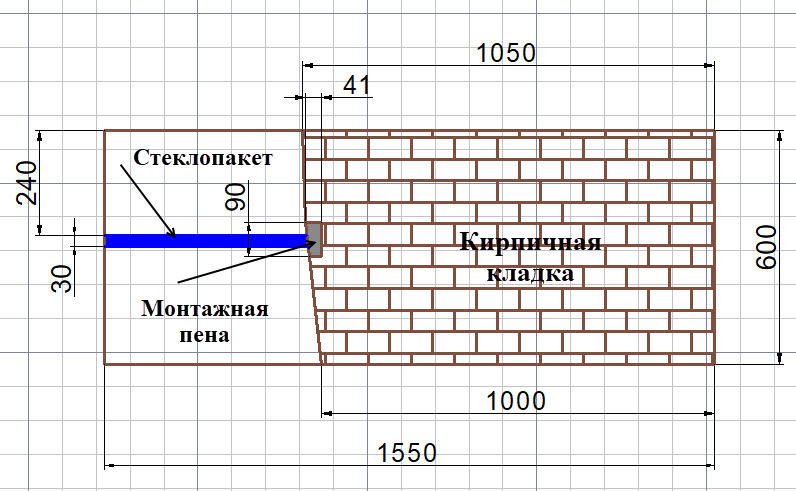

Горизонтальный разрез

оконный блок

Данные:
Температура внутри помещения: +20 °C;
Температура наружного воздуха: -25 °C.
Теплопроводность кирпича 0.25 Вт/К-м.
Теплопроводность пены 0.03 Вт/К-м.
Теплопроводность стеклопакета 0.035 Вт/К-м.

Задание:
Рассчитать интегральный тепловой поток из помещения через фрагмент ограждающей конструкции. Проверить узел на отсутствие выпадения конденсата на внутренних поверхностях.

Решение:
Используя симметрию модели, можно сократить область расчета и моделировать только половину окна. На плоскостях отреза задается условие нулевого теплового потока.

Результаты
Если принять, что при температуре внутреннего воздуха 20°С, влажность f = 60%, то необходимым условием отсутствия конденсата является t > 11.5°С. Графики показывают, что температура внутренних поверхностей удовлетворяет условию отсутствия конденсата.
Интегральный тепловой поток от внутренних поверхностей составляет 150 Вт.

теплопотери оконного блока

  • Видео: Температурное поле оконного проёма
  • Смотреть на YouTube
  • Скачать файлы задачи.
