Магнитное поле цилиндрической катушки

катушка с током, ферромагнитный сердечник

Тип задачи
Осесимметричная задача магнитостатики.

Геометрия
Магнитное поле цилиндрической катушки Построить график распределения напряженности магнитного поля на оси катушки при наличии стального сердечника и без него. Сердечник Обмотка a b O 300 мм Ø 20 мм Ø 50 мм Ø 45 мм Ø 100 мм

Дано
Плотность тока в обмотке j = 0.1 A/мм².
Относительная магнитная проницаемость стали и сердечника μ=500.

Задание
Построить график распределения напряженности магнитного поля на оси катушки при наличии стального сердечника и без него.

Решение
В силу симметрии рассматриваем только правую верхнюю четверть aOb. Измерения в лаборатории напряженности магнитного поля выполняют с помощью микровеберметра.

Результат

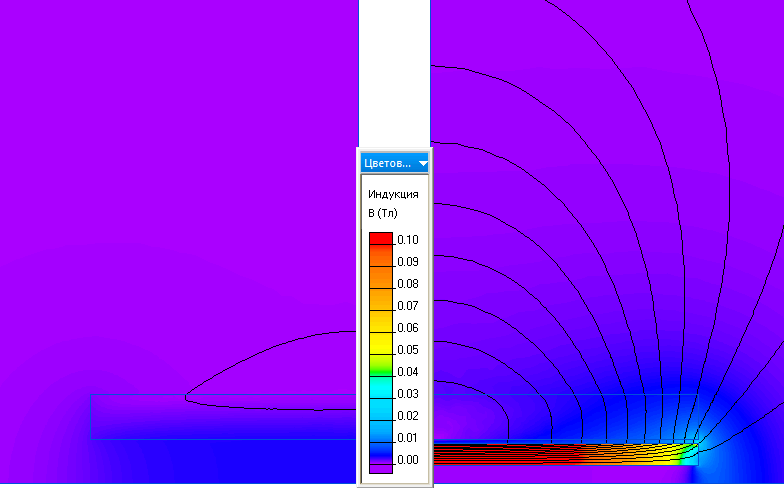

Индукция магнитного поля на оси катушки.
Индукция магнитного поля на оси катушки
