Эффект близости проводников с током

вытеснение тока эффект близости

Тип задачи
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия
В силу симметрии рассматриваем только правую верхнюю четверть aOb.
Медные стержни Определить распределение плотности тока по сечению длинных параллельных проводников Медь Воздух b O a D30 128

Стальные трубы Определить распределение плотности тока по сечению длинных параллельных проводников Сталь Воздух b O a e f D84 d70 250

Дано
Относительная магнитная проницаемость стали μ = 100.
Величина суммарного тока  I = 300 А. Частота тока f = 50 Гц.
Удельная электропроводность меди σ = 57 МСм/м.
Удельная электропроводность стали σ = 10 МСм/м.

Задание
Определить распределение плотности тока по сечению длинных параллельных проводников. В качестве проводников рассматриваются два медных стержня или две стальные трубы.

Решение
Плотность тока определяем, измеряя с помощью вольтметра напряжение на участках небольшой длины каждого из проводников, фазу плотности тока находим с помощью цифрового фазометра.

Результат

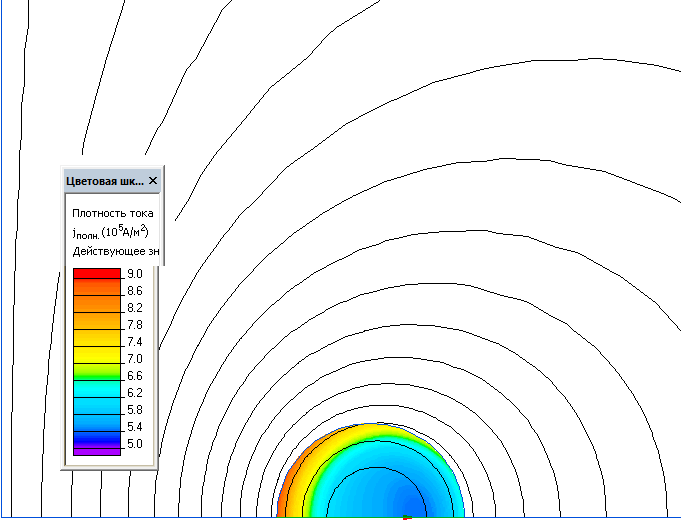

График распределения плотности тока по линии Oa для медных стержней.
График распределения плотности тока для медных стержней

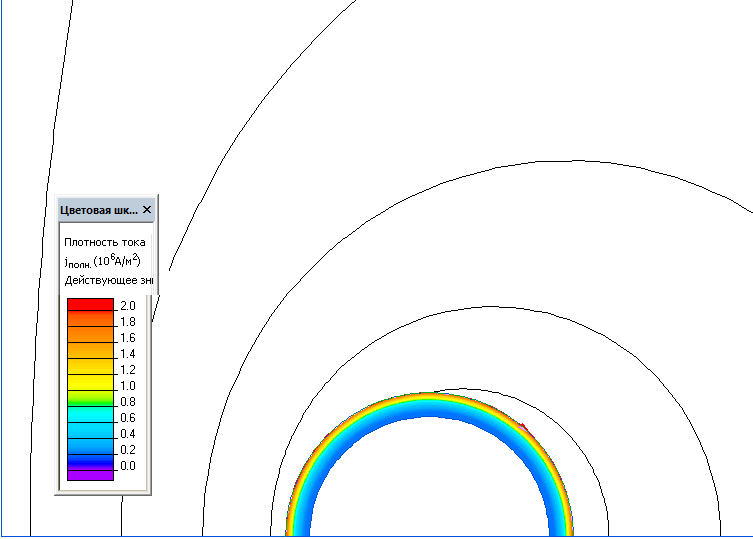

График распределения плотности тока по периметру стальных труб (от точки e к точке f ).
График распределения плотности тока по периметру стальных труб

  • Скачать файлы задачи
