Вытеснение переменного тока в шине прямоугольного сечения, уложенной в паз электрической машины.

проводник в пазу вытеснение тока

Тип задачи
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия

Дано
Относительная магнитная проницаемость стали μ=100.
Удельная электропроводность меди σ = 57 МСм/м.
Сталь паза шихтованная, поэтому её электропроводность вдоль проводника равна нулю, σ = 0 См/м.
Суммарный ток в проводнике I = 600 А, частота тока f = 50 Гц.
При наличии в пазу двух шин ток в них течет одного направления (в каждой шине по 300 А).

Задание
Построить график распределения плотности тока по сечению проводника, находящегося в пазу электрической машины.

Решение
В лаборатории плотность тока определяем, измеряя с помощью вольтметра напряжение на участках небольшой длины каждого из проводников, фазу плотности тока находим с помощью цифрового фазометра.
В модели в силу симметрии модели рассматривается только область, находящаяся справа от оси симметрии (линии ab).

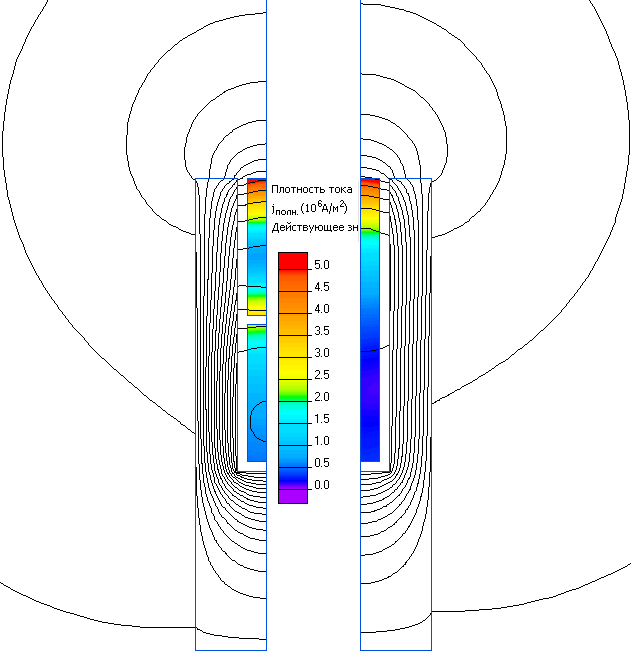

Результат
Распределение плотности тока по высоте паза. Значение L=0 соответствует дну паза.
