Расчет тепловых потерь через фундамент мелкого заложения

строительство, моделирование в строительстве, Расчет теплового сопротивления фундамента

Использование Фундамента мелкого заложения, по сравнению с традиционным, позволяет снизить расходы строительных материалов, трудозатраты, а также стоимость строительства. Однако, в зависимости от климатических условий района строительства, возникает необходимость в применении специальных технологий утепления, одной из которых является монтирование теплоизоляционной пенополистироловой плиты непосредственно под фундаментом.

Новый ресурс по
Теплотехническим расчетам в строительстве
www.izoterma.org

Тип задачи:

Стационарная теплопередача.

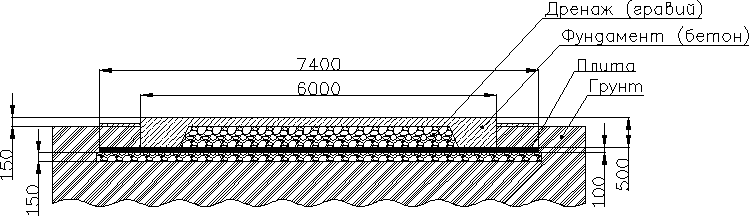

Геометрия:
модель фундамента мелкого заложения

Все размеры в миллиметрах.

Дано

Температура внутри помещения (верхняя кромка фундамента): T1 = +20 °C;
Температура поверхности грунта: T2 = -20 °C;

Задание
Сравнить тепловые потери через фундамент мелкого заложения в конструкции с плитой и без плиты.

Сравнение результатов
Применение изоляционных плит позволяет сократить потери тепла на 18%.

Конструкция Разность температур Тепловой поток
Без плиты 40 °C 16.0 Вт/м²
С плитой 40 °C 13.1 Вт/м²

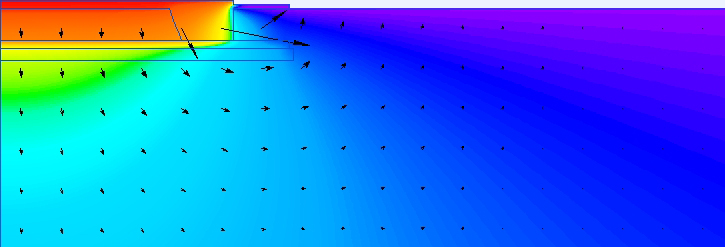

Распределение температуры в фундаменте мелкого заложения:

С плитой.
фундамент мелкого заложения с теплоизоляционной плитой

Без плиты.

распределение температуры в фундаменте мелкого заложения

  шкала температур
  • Скачать файлы задачи.
