Трансформаторная схема Скотта

двухфазная система токов, двухфазный трансформатор Скотта, двухфазное синусоидальное напряжение

Трансформаторная схема Скотта состоит из двух однофазных трансформаторов, соединенных особенным способом. Данная схема позволяет преобразовать симметричную трехфазную систему напряжений в двухфазную симметричную систему.

Тип задачи:
Плоско-параллельная задача магнитного поля переменных токов.

Геометрия:
Трансформаторная схема Скотта Трансформаторная схема Скотта состоит из двух однофазных трансформаторов, соединенных особенным способом. Данная схема позволяет преобразовать симметричную трехфазную систему напряжений в двухфазную симметричную систему. Core Трансформатор T1 Трансформатор T2 B- B+ C- C+ A- A+ p- p+ q- q+

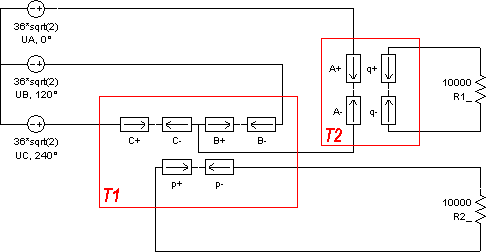

Схема соединения транформаторов Скотта

Дано:
Напряжение (действующее значение) U=36 В,
Частота f=50 Гц,
Магнитная проницаемость сердечника μ=1000,
Удельная проводимость меди g=56e6 См/м,
Трансформатор №1: N1=168 (с отводом в середине), N2=168,
Трансформатор №2: N1=145, N2=168.

Задание:
Рассчитать входные токи и вторичное напряжение в режиме холостого хода.

Решение:
Холостой ход вторичной обмотки моделируется с помощью подключения к ней большого сопротивление R=10 кОм, на нем будет измеряться напряжение.

Результаты:

Обмотка

Напряжение, U

Фазный ток, I

A

36√2 @ 0° В

1.95 @ -89° A

B

36√2 @ 120° В

1.94 @ 31° A

C

36√2 @ 240° В

1.94 @ 150° A

p

88 @ 0° В

-

q

88 @ 90° В

-

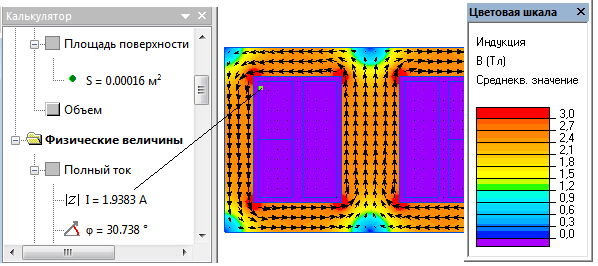

scott-t transformer currents

  • Видео: Трансформаторная схема Скотта
  • Смотреть на YouTube.
  • Скачать файлы задачи.
