Плавкий предохранитель

температура плавкого предохранителя, постоянная времени предохранителя, плавкий предохранитель время срабатывания

Пример расчета плавкого предохранителя, выполненный в программе ELCUT.

Тип задачи:
Плоско-параллельная задача нестационарной теплопередачи.

Геометрия:
Плавкий предохранитель Определить время срабатывания при токе 40 A. Проводник Фарфор Песок 40 мм Ø 32 мм 40 мм

Дано
Диаметр плавкой вставки: 2 мм;
Температура плавления T = 1050 °C;
Номинальный ток I = 15 A.

Задача:
Определить время срабатывания при токе 40 A.

Результат:

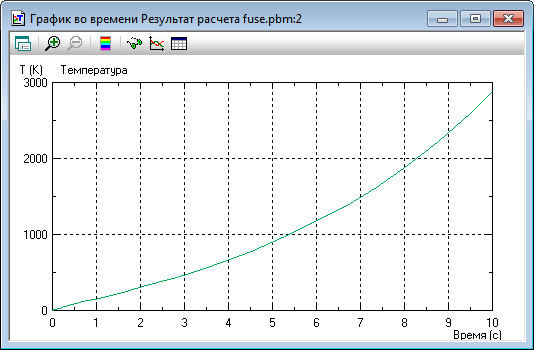

Температура достигает критических 1050 °C через 5.5 секунды и предохранитель срабатывает.
Плавкий предохранитель

  • Видео: Плавкий предохранитель
  • Смотреть на YouTube.
  • Скачать файлы задачи.
