Притяжение катушки к цилиндрическому постоянному магниту

постоянный магнит сила притяжения, магнитное поле постоянного магнита, сила, ферромагнитный, притяжение магнита к пластине, Compumag TEAM Workshop

Этот пример построен по описанию верификационной задачи №23 из пакета задач международного сообщества Compumag TEAM Workshop*.

Тип задачи
Осесимметричная задача магнитостатики

Геометрия

Дано
Постоянный магнит из сплава самарий-кобальт обладает коэрцитивной силой H_c = 720 кА/м, остаточная индукция B_r = 1.06 Тл;
Катушка имеет 280 витков, ток витка регулируется I = 10.. 100 мA
Расстояние между соленоидом и постоянным магнитом составляет δ=0.254 мм.

Задание
Рассчитать силу притяжения между постоянным магнитом и катушкой и сравнить результаты с теоретическим значением.

Решение
Катушка имеет много витков и намотана изолированным проводом, поэтому распределение тока по сечению катушки получается однородным. Катушка моделируется сплошным блоком с заданным общим количеством ампер-витков.
Параметрический инструмент LabelMover используется для создания серии задач и расчета силы.

Результат

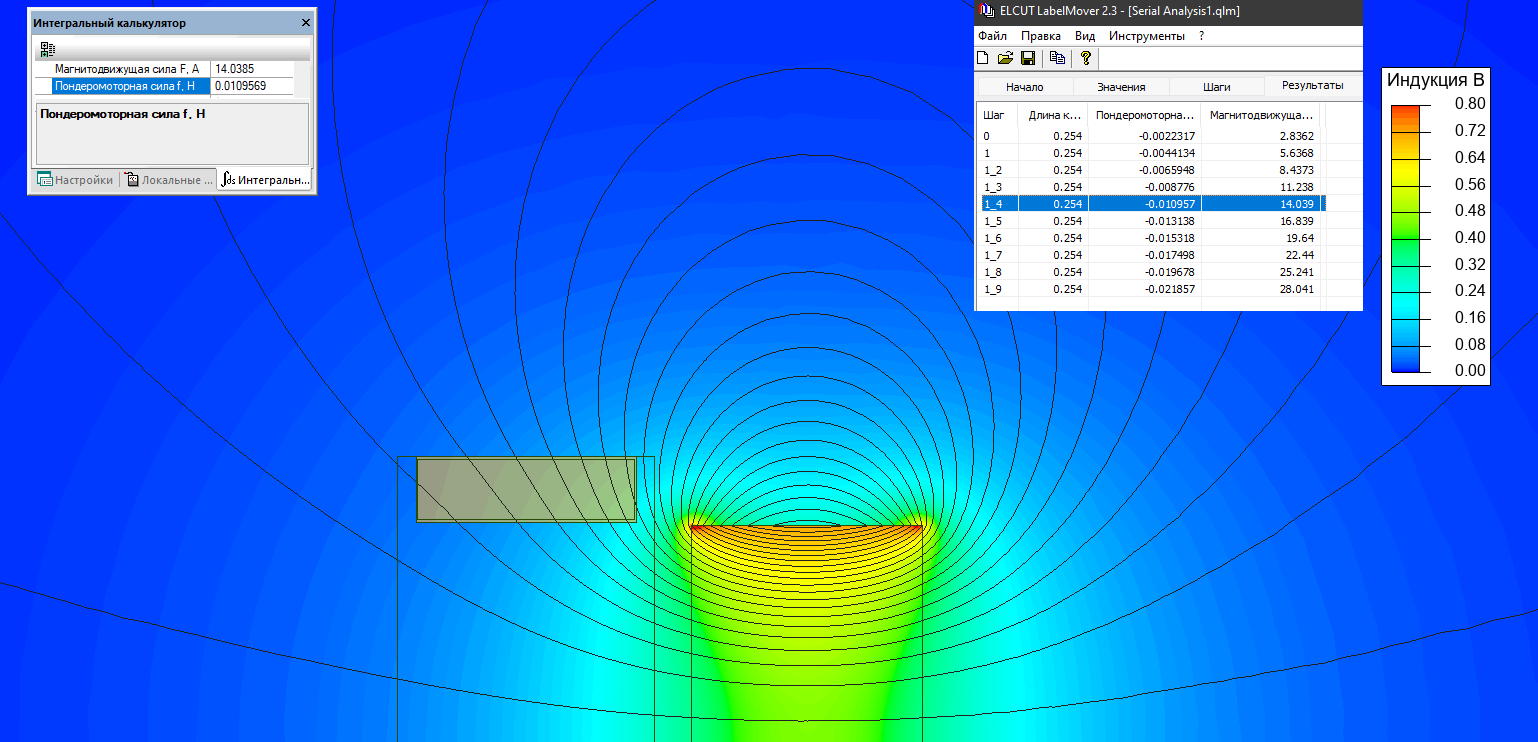

Величина силы при токе катушки I = 50 мА составляет 0.01096 Н, что равно силе тяжести, действующей на груз массой 1.117 г. Теоретическое значение 1.132 г. Отличие между рассчитанным и теоретическим значением составляет менее 1.5%.

Ссылка
^*Compumag TEAM Workshop

• Скачать файлы задачи
