Нагрев элементов печатной платы

нагрев печатной платы, охлаждение печатной платы, печатная плата

Тип задачи:
3D задача теплопроводности.

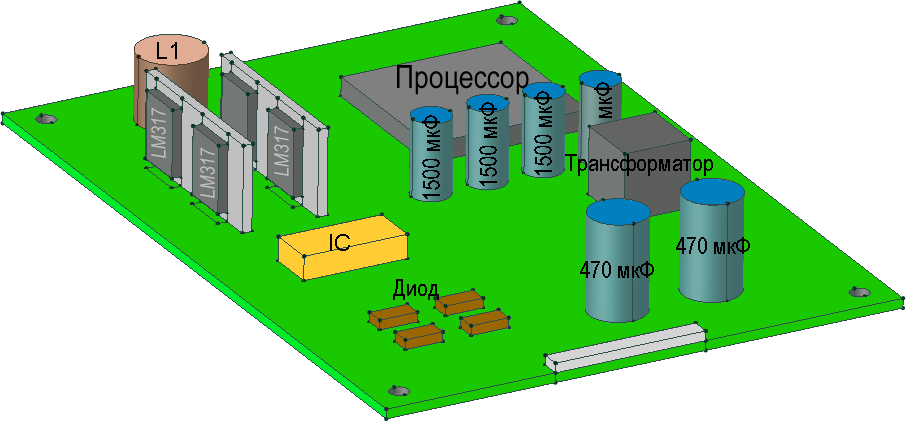

Геометрия:

pcb scheme

Дано:

Элемент Потери [Вт] Объем [см³]
Процессор 2.5 4.62
Микросхема IC 0.5 1.1
Стабилизатор LM317 0.5 0.28
Конденсатор 470 мкФ 0.2 2.26
Конденсатор 1500 мкФ 0.15 0.8
Трансформатор 0.4 2.74
Диод 0.1 0.064
Катушка L1 0.1 2.08

Теплопроводность стеклотекстолита FR4 λ = 0.25 Вт/K·м;
Теплопроводность радиатора λ = 200 Вт/K·м;
Теплопроводность элементов λ = 1 Вт/K·м;
Коэффициент конвекции α = 12 Вт/K·м²;

Задача:
Рассчитать температуру печатной платы.

Решение:
В ELCUT, в качестве источника тепла в теле, следует указывать объемную плотность тепловыделения Вт/м³. Эту величину можно получить, если разделить мощность тепловыделения на объем элемента (см. таблицу исходных данных).

Результаты:

pcb temperature distribution

  • Видео: Нагрев элементов печатной платы
  • Смотреть на YouTube.
  • Скачать файлы задачи
