Индуктивность кольца с током

индуктивность витка с током, круговой виток с током индуктивность

Тип задачи:
Осесимметричная задача магнитостатики

Геометрия:

индуктивность кольца с током

Дано:
Ток в кольце I = 50 A,
средний радиус витка R =40 мм.
диаметр провода 2r = 10 мм.

Задача:
Найти индуктивность L кольца с током.

Решение:
Величина индуктивности кругового витка с током можно определить по формуле:
L = μ0 R · ( ln(8R/r) - 1.75 )

Результаты:

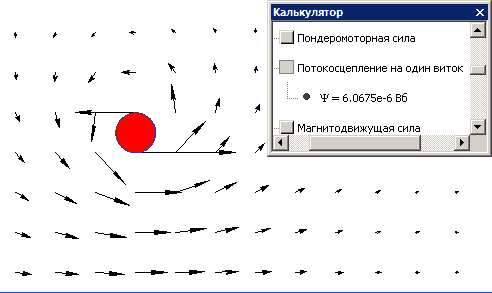

магнитное поле кольца с током

r, мм

R/r

L, мкГн

Погрешность

ELCUT Теория
5 8 0.1213 0.1211 0.17%
10 4 0.0875 0.0862 1.5%
16 2.5 0.0657 0.0622 5.6%
20 2 0.0560 0.0514 8.9%

индуктивности витка с током

Исходя из полученных результатов расчета, можно сделать вывод: при больших значениях среднего радиуса витка R по отношению к радиусу его сечения r, результаты расчета индуктивности по аналитическим зависимостям и численными методами сопоставимы, однако с уменьшением вышеуказанного параметра растет и погрешность расчета с помощью приведенной аналитической зависимости.
