Электрический двигатель

расчет индуктивности обмотки электрической машины, моделирование электродвигателя на постоянных магнитах

Синхронный двигатель с постоянными магнитами. Определить динамическую индуктивность обмотки.

Тип задачи
Нелинейная плоско-параллельная связанная задача магнитостатики.

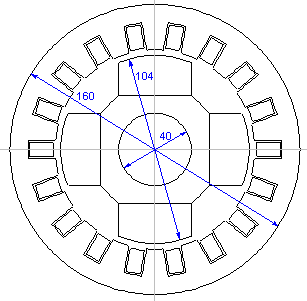

Геометрия

Длина двигателя в осевом направлении 200 мм.

Дано
Коэрцитивная сила магнита H_c = 320 кА/м;
Остаточная индукция магнита B_r = 0.4 Тл;
Номинальная плотность тока в статорной обмотке j = 2 А/мм²;
Магнитная проницаемость сердечника μ - нелинейная.

Решение
Для вычисления индуктивности фазы обмотки необходимо отключить все другие источники (включая и постоянные магниты). При этом надо учесть уровень насыщения магнитопровода, создаваемого всеми источниками. Для этого решается связанная магнитная задача.
В первой части определяется уровень насыщения от всех источников.
Во второй части все источники, кроме фазы А отключены. Используется малое приращение тока (5%) для вычисления динамической индуктивности. Магнитная проницаемость берется из первой части.

Результат

Ток, dI	31.2 A
Потокосцепление, dΨ	36.9 мкВб
Индуктивность, dL	1.18 мкГн
