Литцендрат используется для снижения потерь в обмотке на высокой частоте. В этом примере литцендрат состоит из 7 изолированных жил с транспозицией.
Тип задачи
Осесимметричная задача магнитного поля переменных токов.
Геометрия
Дано
Магнитная проницаемость сердечника μ = 500,
Удельная проводимость меди g = 56 МСм/м,
Ток I = 1 А (действующее значение).
Площадь поперечного сечения проводника S = 0.126 мм².
Частота f = 1 кГц.
Задание
Сравнить электрические потери в обмотке со сплошным проводом и с литцендратом.
Решение
Каждая жила имеет свою метку. Схема соединения жил задается во внешнем файле электрической цепи.

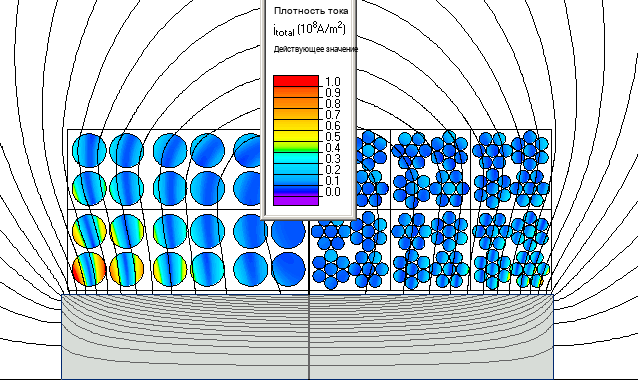

Результаты
Сравнение потерь в сплошном проводе и в литцендрате.
| Частота, кГц | Потери, сплошной провод, Вт | Потери, литцендрат, Вт |
| 0 | 0.09 | 0.09 |
| 50 | 0.24 | 0.13 |
| 100 | 0.66 | 0.25 |
|---|---|---|
| 200 | 1.8 | 0.66 |
