Моделирование теплопереноса в слоях противопожарной шторы

огнезащита, огнестойкость противопожарных штор, противопожарная штора, теплоперенос в многослойной конструкции, пенококс, стандартный температурный режим

Гравит М.В., Недрышкин О.В.
Санкт-Петербургский политехнический университет.
По материалам онлайн-семинара Маломасштабные испытания образцов противопожарных штор.

Противопожарные шторы (в нормативных документах чаще называются воротами рулонными) применяются для защиты противопожарных отсеков, атриумов и фасадов. Конструкция шторы состоит из нескольких слоёв: пенококса, кремнезёмного материала и минеральной теплоизоляции; штора симметрична относительно минерального утеплителя. Модель помогает определить температуру в слоях преграды при проектировании шторы для крупномасштабных огневых испытаний.

Тип задачи
Плоско-параллельная задача стационарной теплопередачи.

Геометрия
Моделирование теплопереноса в слоях противопожарной шторы Поперечное сечение образца противопожарной шторы: пенококс, кремнеземный материал, минеральная теплоизоляция, кремнеземный материал, пенококс. Нагрев по стандартному температурному режиму со стороны пенококса слева. 900°C Пенококс Кремнеземный материал Минеральная теплоизоляция Кремнеземный материал Пенококс Воздух, +20°C 5 0,67 8,66 0,67 5

Дано
Пенококс — λ=0,04 Вт/(м·К), ρ=30 кг/м³.
Кремнеземный материал — λ=0,3 Вт/(м·К), ρ=895,5 кг/м³.
Минеральная теплоизоляция — λ=0,036 Вт/(м·К), ρ=120 кг/м³.
Слева (обогреваемая сторона) — температура 900 °C.
Справа (необогреваемая сторона) — открытая атмосфера, температура воздуха +20 °C.

Задача
Определить температуру в слоях образца и на необогреваемой стороне.

Решение
Рассматривается 60-я минута испытания при стандартном температурном режиме, поэтому задача решена как стационарная. К этому времени пенококс уже сформирован, его толщина не менее 5 мм.
Теплопроводность и плотность материалов принимаются по данным производителей, а для пенококса — по результатам эксперимента.

Результат

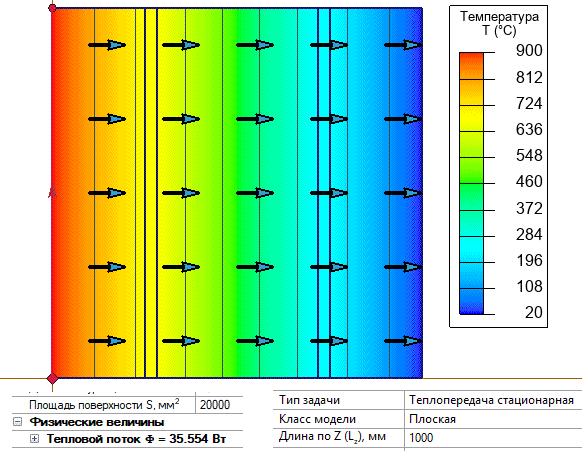

Распределение температуры по слоям противопожарной шторы.
Моделирование теплопереноса в слоях противопожарной шторы
